Regulador pastilla Dinuy RE PLA LE1
Tengo q conectar el regulador a dos pulsadores, el esquema de la conexión de la pastilla lo entiendo bien, eso creo, pero lo que realmente no tengo ni idea es conectar los dos pulsadores, para que desde uno u otro regulase la intensidad! Estoy súper perdido!
Tendrás que montarlos en paralelo para que funcionen regulando la intensidad de la luz
Buenos días! Daba por hecho que era así, pero como es?? Gracias

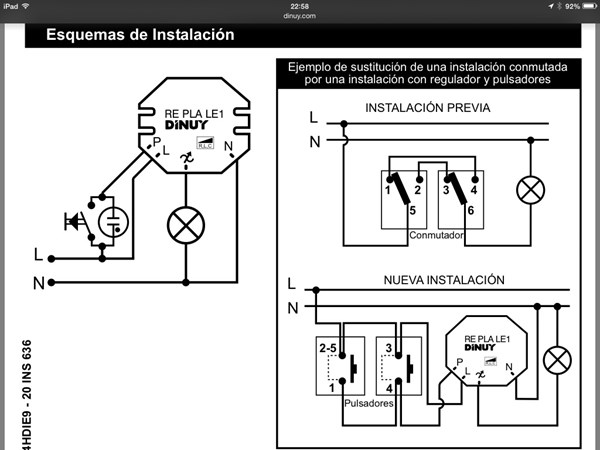

Necesito que me envíes una foto del esquema eléctrico de la pastilla y te lo explico

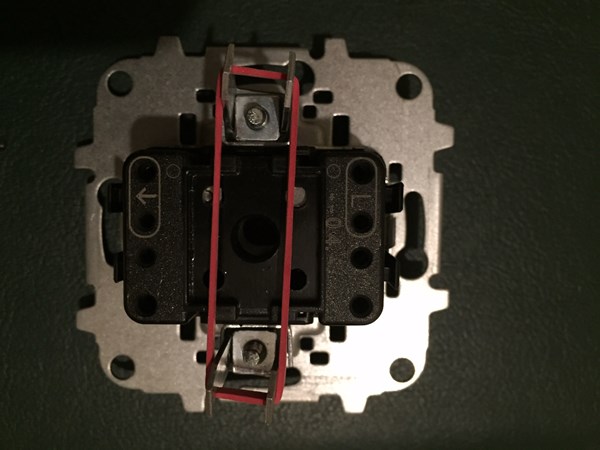

Javi ante todo muchas gracias, te he enviado la foto del esquema y la foto del pulsador, lo q realmente me lia son las conexiones en el pulsador uno con otro!! Gracias! Saludos
Es bien fácil
Primero alimentas con neutro la pastilla en la borna N
Después llevas la fase al pulsador y el cable de vuelta de los pulsadores lo conectas en la borna P de la pastilla
Alimentas con línea de fase la borna L de la pastilla
No t olvides que tienes que conectar el cable que sube hacia los halógenos en la borna de la pastilla dibujada con la lámpara
En la borna donde pone L conectas la fase y la borna con la flecha es desde donde debes llevar el hilo a la borna P de la pastilla, debes hacer esto para cada pulsador
Javi, refiriéndome al pulsador, y no se pueden conectar los pulsadores entre si, me explico, un cable de L a L y otro de FLECHA a FLECHA, como si fuera una instalacion conmutada, en el esquema de la pastilla lo indica, al menos yo lo entiendo asi, pero no estoy seguro, de ahí toda mi duda! Es q como me comentabas en tu último comentario, que debía hacer eso (toda la conexión que me has explicado) para cada pulsador.... Mas liado estoy!!
Efectivamente, puedes hacer como tu bien dices, sacar un cable de la L de un pulsador y llevarlo al otro y llevar otro cable de la borna de la flecha hacia el otro pulsador
No te olvides que despues debes llevar un cable desde la flecha del pulsador hasta la borna P de la pastilla
Yo normalmente, el cable que me trae la señal del pulsador los suelo unir en la caja de bornas donde va la pastilla
