Obtén la función reducida y el diagrama lógico
¿Valero me podrías ayudar con este ejercicio?
De la siguiente función booleana (suma de minitérminos) obtén la función reducida y el diagrama lógico reducido por medio de mapas de karnaught
1 Respuesta
Respuesta de Valero Angel Serrano Mercadal
2
Imagino que los minitérminos van numerados del 0 al 15 como corresponde al numero binario que forman.
Hago la tabla con cuidado de no tener ningún fallo para el corrector ortográfico.
Estas son las posiciones nuneradas AB 00 01 11 10 CD 00 0 4 12 8 01 1 5 13 9 11 3 7 15 11 10 2 6 14 10 · Por lo que los miniterminos son estos · AB 00 01 11 10 CD 00 1 01 1 1 11 1 1 1 1 10 1 Tenemos toda la fila tercera CD El cuadrado de la izquierda A'D El de la 1ª fila y la 4º ABD' · F(A,B,C,D)= ABD'+A'D+CD · La alternativa si en vez del cuadrado hubieramos tomado solo los dos que no estaban en la 3ª fila es F(A,B,C,D)= ABD'+A'D+CD = ABD'+AC'D+CD · Pero prefiero la forma de arriba, está más simplificada Luego haré el diagrama.

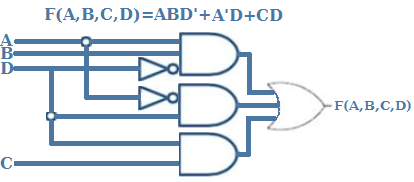

Y este es el diagrama.
