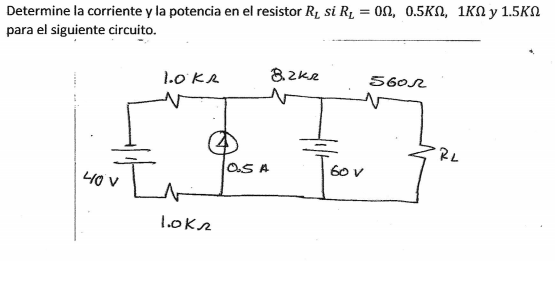

¿Determinar corriente y potencia de resistores?
¿Alguien qué me ayude a resolverlo paso a paso?. Gracias.
1 Respuesta
La rama de RL esta en paralelo con la fuente de 60 volts. Su corriente será simplemente:
I(Rl) = 60 / 560 + Rl .............o sea reemplazas Rl por cada uno de los valores dato.
P. Ej ...con Rl = 0 .... corriente y potencia son iguales a 0.
Con R = 0.5 Kohms.....I= 60/ 560 + 500 = 0.0566 A....Potencia = I^2 x R = 0.0566^2 x 500 = 1.60 Watts
Con R= 1 Kohm ....I = 60/ 560 + 1000 = 0.0384 A ...............Potencia = 0.0384^2 x 1000 = 1.47 W
Con R= 1.5 Kohm ........I= 60/560 + 1500 = 0.0291 A..........Potencia = 0.0291^2 x 1500 = 1.27 W.
NOTAR : Donde dice "P. Ej ... con Rl = 0 ... corriente y potencia son iguales a 0" debe ser:
con Rl=0 ........corriente = 60/560 = 0.107 A ........Potencia sobre Rl= 0 porque no hay resistencia fisica a la circulacion de corriente.
