Para recibidor con cuatro conmutadores. Cuantos con cruzamiento?
Para un recibidor con cuatro conmutadores para encender de cualquier punto. ¿Cuántos conmutadores me harían falta con cruzamiento? ¿Serian dos?
3 respuestas
Necesitas 1 conmutador en un " extremo ", un cruzamiento a continuación, otro cruzamiento a continuacióny un conmutador al " final " .

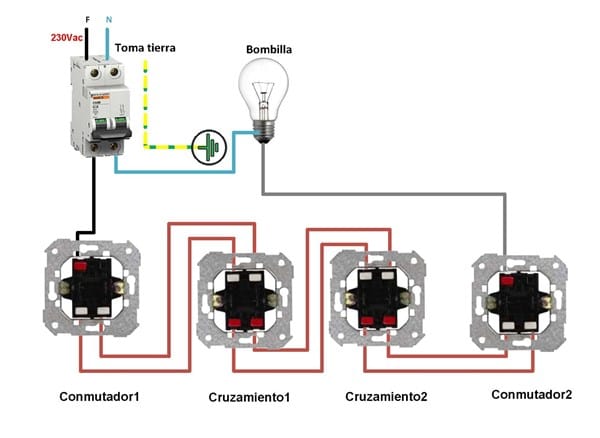

Resumiendo: necesitas 2 conmutadores y 2 cruzamientos. Aquí tienes un esquema de como van conectados
Atención, recuerda que el neutro va directo al punto/s de luz y lo que " pasa " por los mecanismos es la fase. Además, la fase al " centro del/los portalámparas" y el neutro al conector del lateral o" rosca"
No olvides desconectar la corriente ANTES DE MANIPULAR NADA
Si utilizas un telerruptor ahorraras en cableado.
Con este sistema solo es necesario usar pulsadores en paralelo, utilizando un cable desde la fase al pulsador y un retorno de cada pulsador al telerruptor.
El telerruptor es una especie de interruptor que abre y cierra el circuito segun los impulsos que recibe (al pulsar un pulsador). Al pulsar un pulsador el telerruptor recibe ese impulso y cierra el circuito, cuando se vuelva a pulsar un pulsador el telerruptor abre el circuito.
Con éste aparato, sólo necesitas 1 cable que recorra la instalación conectado a cuantos pulsadores quieras poner.
Regulador Universal Tacto (interruptor/conmutador) Art. 75305-69Se puede regular el tiempo y la intensidad.
MEJOR DESCRIPCION..=
La gama electrónica Tacto consta de:
Elementos principales:
• Regulador Universal Tacto (interruptor/conmutador) Art.
75305-69
• Interruptor/conmutador por Relé.
Art.
75322-69
Elemento auxiliar
• Auxiliar
75306-69
La gama electrónica Tacto permite la regulación y la conexión desde uno o varios puntos de la instalación.
La conexión o desconexión del circuito se efectúa mediante una pulsación corta mientras que la regulación
De tensión se efectúa mediante una pulsación prolongada.
Para poder actuar desde varios puntos del circuito con la gama Tacto es necesario conectar al
Dispositivo principal (Regulador o Interruptor / conmutador) tantos elementos auxiliares como puntos de
Accionamiento extra tenga el circuito.
El Regulador Universal Tacto (Art. 75305-69), es ideal para la creación de ambientes y escenas lumínicas,
Permitiendo un importante ahorro energético. Incluye la función de autoapagado, con una corta doble pulsación,
Apaga la carga transcurridos 15 minutos. Para cancelar el autoapagado realizar cualquier tipo de pulsación.
El interruptor/conmutador por Relé (Art. 75322-69) permite la programación de la desconexión (entre 0 y
15 min.).
"Excelente" ..An Pass ... - Mario Gomez
Hombre, tampoco es para tanto. Esto es sencillísimo de hacer, incluso David ha dado otra opción completamente válida. - An pas
