Como graficar series en una gráfica

Te escribo para ver si me pudieran ayudar con esta gráfica.
Lo que quiero es que la gráfica me muestra los meses y la cantidades de los productos que salen del almacen.
Pero yo quiero agegar dos series más que serian el máximo y mínimo, ¿pero no se como hacerle
me ayudaría?
Anexo el ejemplo

Tienes un correo en donde mandarte al archivo

2 Respuestas

Respuesta
1

H o l a:

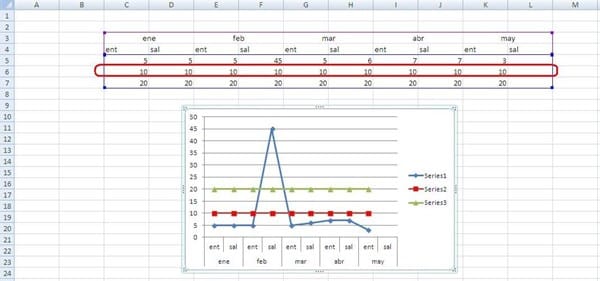

Puedes poner le máximo y el mínimo en las filas inferiores y agregar las filas como series:

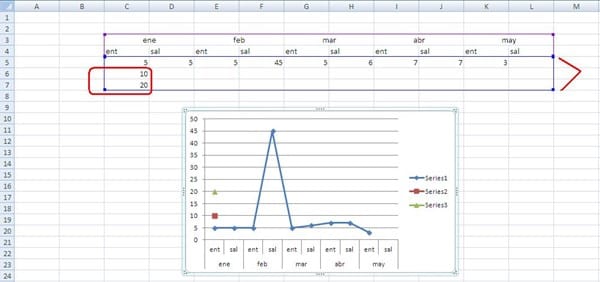

También puedes poner el número 10 y el 20 en toda la fila y el efecto en la gráfica sería el siguiente:


':)
S a l u d o s . D a n t e A m o r
':) Si es lo que necesitas. Recuerda valorar la respuesta. G r a c i a s.

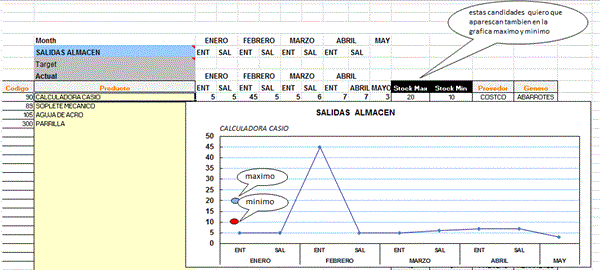

Si así es como lo quería, solo que se me olvido decirte que gráfica flota y cada vez que me pongo en un producto de la columna que esta en amarillo va cambiando dependiendo de los movimientos que tenga. Quiero enviarte el archivo, pero no se como hacerlo, nos esi tengas un mail, porque por aquí no puedo o no se como adjuntar el archivo!

Te mando el link de l archivo para que lo descargues!

http://www.mediafire.com/download/bekvkn88mrmfuev/grafica.xls

No puedo descargar el archivo, envíame el archivo a mi correo y me explicas qué debo hacer en tu archivo para que la gráfica "flote"

Mi correo [email protected]

En el asunto del correo escribe tu nombre de usuario “smart27” y el título de esta pregunta.

Ya te lo envíe!

Te anexo la macro actualizada.

Option Explicit
Private Sub Workbook_SheetSelectionChange(ByVal Sh As Object, ByVal Target As Range)
Dim rngSeries As Range
Dim rngSerBeg As Range
Dim rngSerEnd As Range
Dim i As Integer
' on selecting a cell in the workbook this procedure will chart
' series for the selected Item.
' Items must be formatted in Bold and with
' a grey background (interior.colorIndex = 15) - for chtDim
' or a blue background (interior.colorIndex = 37) - for cht
' selecting other cells hides both charts
  If Target.Font.Bold = False And Target.Interior.ColorIndex = 19 Then
  ' hide chMeasure, set the series for chtDim and show chtDim
  ' first, hide chtMeasure
    Sh.ChartObjects("chtMeasure").Visible = False
    Sh.ChartObjects("chtColumn").Visible = False
    'Set rngSerBeg = Target.Offset(0, 1)
    'Set rngSerEnd = Target.Offset(0, 9)  'rngSerBeg.End(xlToRight)
    'Set rngSeries = Range(rngSerBeg, rngSerEnd)
    [C9] = Cells(Target.Row, "M")
    [C10] = Cells(Target.Row, "L")
    Sh.ChartObjects("chtDim").Activate
    ActiveChart.SetSourceData Source:=Range("C7:K10,C" & Target.Row & ":K" & Target.Row)
    ActiveChart.SeriesCollection(1).XValues = "='PRODUCTOS'!$C$7:$K$8"
    ActiveChart.Shapes("subH").TextFrame.Characters.Text = Target.Value
  ' now call the procedure to set the chart series (see below)
  ' this takes as arguments (the worksheet, chart name, series range, currrent cell, series number)
  ' it sets the chart series to the given range and unhides the chart
    'Call SetChartSeries(Sh, "chtDim", rngSeries, Target, 1)
  ' finally, move the chart to a place in the worksheet
  ' relative to the current cell
    Sh.Shapes("chtDim").IncrementTop (Target.Offset(1, 1).Top - Sh.Shapes("chtDim").TopLeftCell.Top)
    Application.EnableEvents = False
    Target.Select
    Application.EnableEvents = True
  ElseIf Target.Font.Bold = True And Target.Interior.ColorIndex = 37 Then
  ' hide chtDim, set the series for chtMeasure and show chMeasure
  ' first, hide chtDim
    Sh.ChartObjects("chtDim").Visible = False
    Sh.ChartObjects("chtColumn").Visible = False
  ' chtMeasure has three series, so we loop through each one
    For i = 1 To 3
     'set the series range to be charted
      Set rngSerBeg = Target.Offset(i, 1)
      Set rngSerEnd = Target.Offset(0, 9) 'rngSerBeg2.End(xlToRight)
      Set rngSeries = Range(rngSerBeg, rngSerEnd)
    Next
    Call SetChartSeries(Sh, "chtMeasure", rngSeries, Target, 1)
  ' reposition the chart
    Sh.Shapes("chtMeasure").IncrementTop (Target.Offset(4, 1).Top - Sh.Shapes("chtMeasure").TopLeftCell.Top)
' column header selected
  If Target.Font.Bold = True And Target.Interior.ColorIndex = 40 Then
  ' hide chtDim, set the series for chtMeasure and show chMeasure
  ' first, hide chtDim
    Sh.ChartObjects("chtDim").Visible = False
    Sh.ChartObjects("chtMeasure").Visible = False
  ' chtColumn has one series
    ' set the series range to be charted
      Set rngSerBeg = Target.Offset(1, 0)
      Set rngSerEnd = Cells(65536, Target.Column).End(xlUp)
      Set rngSeries = Range(rngSerBeg, rngSerEnd)
    ' set the chart series
       Call SetChartSeries(Sh, "chtMeasure", rngSeries, Target, i)
      Sh.ChartObjects("chtColumn").Chart.ChartTitle.Text = Target
  ' reposition the chart
    Sh.Shapes("chtColumn").IncrementLeft (Target.Offset(1, 1).Left - Sh.Shapes("chtColumn").TopLeftCell.Left)
  Else
  ' if a cell is selected that does not contain an Item to be
  ' charted, hide both charts
  On Error Resume Next
    Sh.ChartObjects("chtDim").Visible = False
    Sh.ChartObjects("chtMeasure").Visible = False
    Sh.ChartObjects("chtColumn").Visible = False
  End If
End If
End Sub

' : )
'S aludos. Dante Amor. Recuerda valorar la respuesta. G racias
' : )
Respuesta
1

Creo que lo expuesto en este link te servirá perfectamente para lo que necesitas:

http://excelforo.blogspot.com.es/2012/04/grafico-excel-con-maximos-y-minimos.html
