¿Como resolver este ejercicio de maquinas simples?
Con su procedimiento y explicación. Se busca el total de todo. La segunda parte del triangulo no cuenta.
1 Respuesta

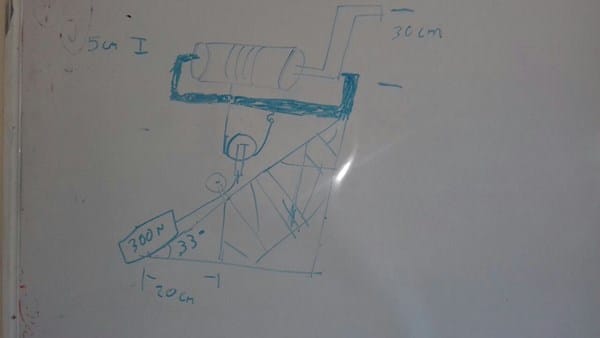

Dentro de lo se entiende del dibujo te diría que:
Los 300 N supongo serán la fuerza que hace la cuerda en el tramo paralelo al plano inclinado. Es la misma fuerza que actúa sobre el eje de la polea principal.
El torno superior tensa la cuerda arrollándola sobre si mismo. El diámetro del torno no lo das...
La manivela de 30 cm. De brazo realiza el esfuerzo para levantar la carga.
¿No das ningún enunciado concreto... que te piden?
Te adelanto lo que podrías plantear aquí:
La Resistencia es la fuerza de 300/2 = 150 N que esta tensando la cuerda que se arrolla en el torno.
Si tuvieses el radio del torno ( ro) ... el momento resistente respecto del eje del torno seria:
Momento resistente =(150 x ro) Nm
El esfuerzo que debes hacer sobre la manivela deberá superar al momento resistente para elevar la carga... o sea:
Momento aplicado sobre la manivela > Momento resistente
F x 0.30 m > 150 x ro ................F > 150 x ( ro / 0.30)
