Caldera Saunier Duval con Termostato Nest
Tengo una caldera Saunier Dival Isofast F30 EA con TA (Termostato Ambiente inalámbrico). Estoy intentando conectar el termostato NEST (la parte Heat Link) a la caldera, pero no tengo ni idea donde podría conectarse. En la guia de instalación de Nest indica que deberán conectarse a:
Heat Link Caldera
1--------------------Call-for-heat
2--------------------Common
3--------------------Satisfied (optional)
Si alguien me pudiera ayudar a identificar los conectores de la caldera en la placa, se lo agradecería, ya que estoy un poco perdido.

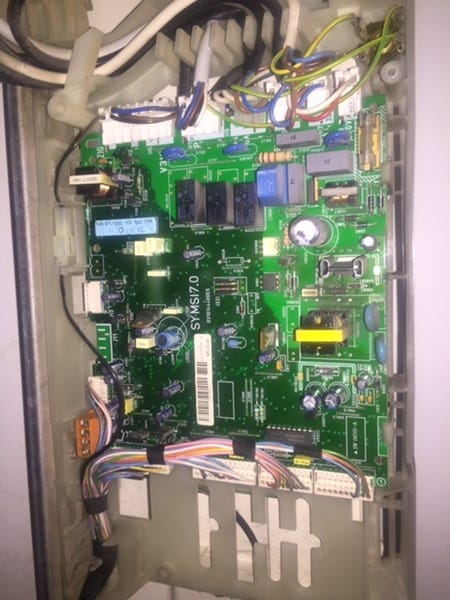

Adjunto foto placa caldera SYMSI7.0
1 Respuesta
Esa placa trae una salida de 24v para termostato ambiente, es la de color naranja trae un puente, has de retirarlo y conectar los cables que van al termostato. En el de nest no sabría decirte aún no he montado ninguno pero si lo he visto, busca en alguno que las instrucciones te diga común y normalmente abierto.
