Problemas de Corriente alterna trifásica.

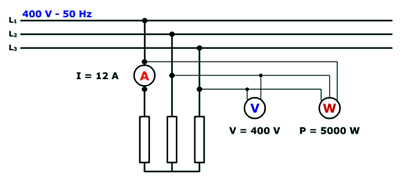

Calcula la capacidad de tres condensadores que colocados en triángulo corrijan el factor de potencia de la instalación a 0,9 y la intensidad en la línea después de conectarlos.
1 respuesta
Para resolver eso necesitas primero conocer el factor de potencia de tu carga actual.
Supones Cargas en conexión estrella equilibrada.
La potencia activa/ fase que estas entregando = 5000/3 = 1667 W/fase.
La corriente activa/ fase seria= 1667 W / (400/V3) V = 7.22 A/fase.-
Luego, como corriente real = 12 A =corriente de fase..........deducis que:
factor de potencia de la carga = 7.22 / 12 = 0.60.......angulo= 53° atraso..........Tg= 1.33
factor de potencia que queres alcanzar= 0.90 ...........angulo=25.8°atraso ........tg= 0.484
La formula de aplicacion en estos casos seria:
VAR(+) = W( 1.33 - 0.484) = 1667 ( 1.33- 0.484) = 1410 VAR./fase.
Supones w= 2 x pi x frecuencia = 314/ seg.
La capacidad necesaria la sacas de: 1410 = Vf^2/ Xc = Vf^2 x w x C = 16747650 x C
C= 8.42 x 10^-5 Fd. = 84.2 microfarads/ fase.----en conexion estrella...............que serian 400^2 x 314 x C = 50240000 xC = 1410 ............C = 2.806 x 10^-5 = 3 x 28 microfarads. en conexion triangulo.
Suponiendo que no existe carga en la cola del alimentadorCorriente inicial en amperes =12,0Corriente final en amperes =8,01 - Alejandro Almanza L.
No te interpreto Rufino........como llegas a los 8.01 A.....?? - albert buscapolos Ing°
5000/1.73*400*0.9= 8,01 A - Alejandro Almanza L.
Comentario borrado por el autor - Alejandro Almanza L.
Si...Si... era la última parte de la pregunta....La había omitido.... Gracias. - Alberto Raimondo
