Albert nuñet tengo las fotos

Vas a tener que hacer un pequeño estudio:

1º Habrá algún conector que puede ir solo en un tipo de conector, conéctalo y descártalo.

2º Los conectores iguales hay de 2 y de 3 patas, los de 3 patas confirma que las pistas coinciden con los cables de los conectores. De esta forma suele saberse que conectores de 3 huecos con solo 2 conexiones van en cada uno. (A veces no)

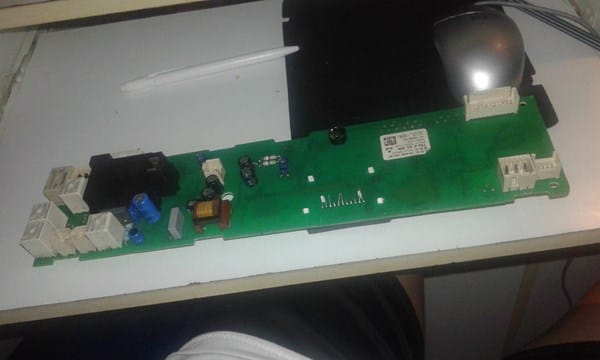

3º conecta lo que sepas seguro que va en cada sitio y enviame una foto lo más clara de la placa (hay conectores que en la placa no se ven, por que vi 8 conectores en placa y 9 cables)

Si envías foto por arriba y abajo de la placa podremos mirar las pistas y saber un poco más que es cada circuito.

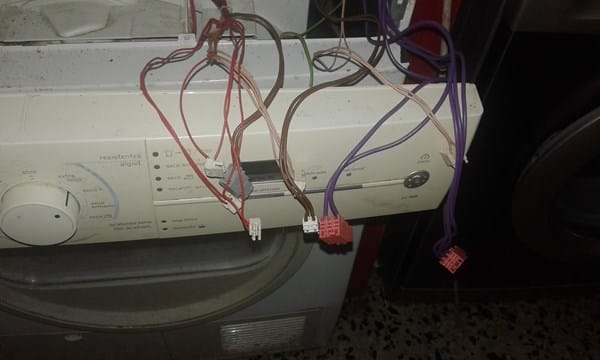

Además si los cables que no sepas donde conectarlos habría que ver donde van, para saber que es, si es una sonda, la resistencia, un ventilador o que.
