Convertir 110v-AC a 3v-DC [Circuito].

Quiero convertir 110v-AC en 3v-DC haciendo un circuito fácil y sencillo, pero sinceramente no comprendo mucho de algunos componentes como diodos, condensadores y resistencias etc... Agradezco mucho si dejarán algunas imágenes adjuntas de los componentes que utiliza el circuito en su respuesta. Agradezco también a las personas que se dedicaron a leer y responder mi post así que gracias y Saludos...

2 Respuestas

Respuesta
1

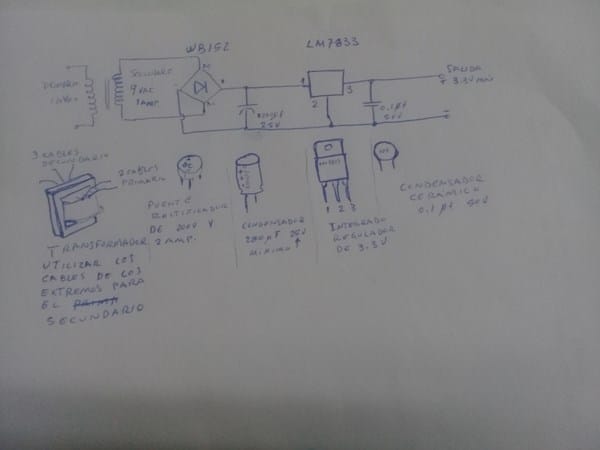

Esto es lo que buscas.

Perdón por los dibujos. En los artículos mencionados por Robert, encontrarás las imágenes de los componentes.

Respuesta
1

Tienes infinidad de información al respecto en internet. Todo depende de cuales sean tus intenciones.

Si quieres aprender fundamentos de electrónica y conocer el funcionamiento de una fuente de alimentación, puedes mirar esto:

https://www.diarioelectronicohoy.com/blog/electronica-practica

https://www.areatecnologia.com/electronica/fuente-alimentacion.html

Si concretas un poco más tus necesidades se te puede ayudar mejor.
