Cómo reparar un pastor eléctrico
Tengo un problema con un pastor eléctrico que ha dejado de funcionar, lo raro es que el LED sigue dando impulsos pero al puentear el positivo con el toma tierra no salta la chispa, verificado que no hay ningún condensador ni resistencia estropeada, el transformador también lo he probado y tiene continuidad en el bobinado primario y el bobinado secundario... Al primario le llegan sus 12 voltios el secundario no lo puedo medir ya que es alta tensión... Lo raro es que he hecho una prueba a ver si salía corriente del secundario cortando los dos cablecitos del secundario y al juntarlos si hay impulsos (chispas). No sé cuál será el problema
A ver si me podéis ayudar
¿Resolviste el problema del pastor electrónico?
1 respuesta más de otro experto
Lo he vuelto a desmontar para comprobarlo, he desoldado el positivo y negativo del secundario y ahora ya no hay salto de chispa.....el pilotito sí que parpadea pero no hay corriente.
Perdona pero no sé cómo se suben las fotos
Ya!
No... Creía que había adjuntado una foto
Si estas en el móvil tendrías que subirlas a una web https://es.imgbb.com/ por ejemplo si estas en PC o tablet, ademas de esa opción, arriba de donde escribes hay un rectangulo con iconos, el primero, te permite enviarlas.
Si el transformador daba chispa a su salida, es que el circuito funcionaba bien, el único problema es que el condensador blanco había perdido capacidad y no "conservaba" la chispa.
Pero ahora dices que ya no da chispa, seguramente es debido a que al cortocircuitar el secundario, el transformador lleva un fusible y lo has quemado. ¿Puedes volver a probar si los dos bobinados tienen continuidad?
Sobretodo el bobinado primario que es donde suele estar el fusible.
Hola. perdón por no contestar antes.. retomando el tema te envío fotos del transformador
https://ibb.co/bQnS9J6
https://ibb.co/jV4qRYB
https://ibb.co/BBg6fWG
Estas son del secundario.
https://ibb.co/4NtYzYH
https://ibb.co/zRKJcGD
¿El primario a veces da 2,1 luego da 0,0 y circuito abierto? ¿Haces algo diferente para que varíe tanto de valores? Si no haces nada entonces debes tener algún fusible a punto de fundir dentro del bobinado primario. El secundario se ve bien, un poco más de presión en los dedos puede variar esos 4 o 5 ohms.
Si eso me he dado cuenta lo hace cuando invierto los cables
Ah, si cortocircuitas el secundario para ver si da chispa fácilmente puedes quemar el fusible del primario. Por tanto puede que ahora tengas dos averías. La del fusible del transfo y posiblemente el condensador este descapacitado.
Ah si te lo hace al cambiar la polaridad es por qué en vez de un fusible, tiene un diodo, que hace de fusible y además te asegura que no le metes la polaridad al revés.
Yo revisaría la capacidad del condensador. Blanco a ver cómo está.
https://ibb.co/8YR48j0
https://ibb.co/MNYwNR6
https://ibb.co/Ptp11xT
https://ibb.co/W3nm6Ps
El capacitador lo he comprobado tiene 7.5 microfaradio y cuando lo desconecto el pastor de la corriente al descargar el capacitador pega un buen chispazo.... compruebo la corriente de entrada y bien 227V, pero en la corriente de salida al primario me da 2 voltios con los cables desconectado y cuando los conecto no me da voltaje
El secundario nunca juntes los cables del todo solo a 3 o 4 mm para ver si había salto de chispa.
Cuando quito el capacitador sí llega corriente para la salida al primario 18V... pero cuando conecto los cables del primario al comprobar ya no hay voltaje..... si solo compruebo con 1 pinza del tester si me da 7 v con la roja y 4v con la negra.. Estoy completamente perdido.

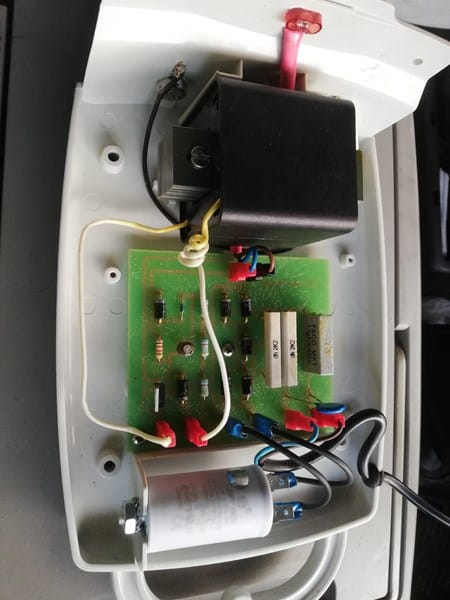

https://ibb.co/NN4cZmc
https://ibb.co/k4Jsh4H
https://ibb.co/vYWP44H
https://ibb.co/tHjDvfp
https://ibb.co/9hT2Yz1
https://ibb.co/GW9Ss7K
Al comprobar las resistencias de la foto las tres que van en línea, color amarillo amarillo rojo dorado =4.4 K ohms 5% me dan el siguiente valor 0.798 M ohms (798 K ohms) no sé si al estar puestas me dan un valor erróneo porque las tres me dan el mismo valor más o menos(0.797 M ohms y 0.795M ohms) ... las otra resistencias si me dan el valor correcto.
las cerámicas alargadas que pone dh 2k2 me dan un valor de 1.092 k ohms no se si es el correcto
Si una resistencia da otro valor al medirlas en placa, saca una de las patas o corta la pata y luego la juntas dando un punto de soldadura. Puede que sea una de esas resistencias que da mal.
