Cambio de condensador, equivalencia identificar circuito interno
A los integrantes.

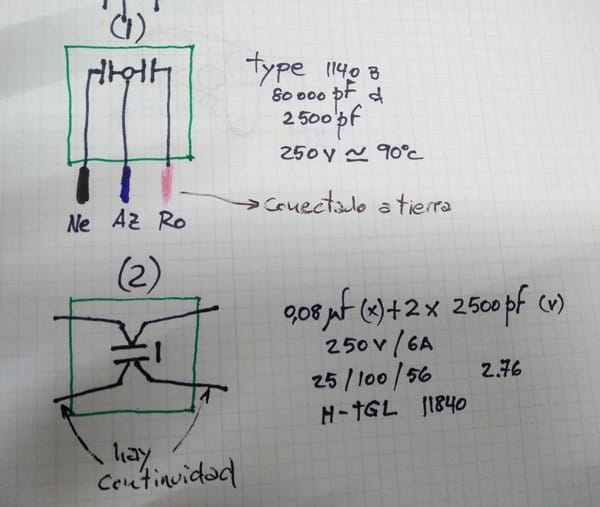

Necesito cambiar el condensador (1) dual de 3 cables por el (2) dual de 4 cables, según croquis. Necesito identificar los 4 cables para equipararlos al de 3
(De momento no sé cómo subir la foto, necesitaría ayuda también)
4 Respuestas
... Bueno... al fin lo pude hacer, evidentemente había algo bloqueado, por que he repetido los mismos pasos que hacia antes... pero afortunadamente ahora se cargo.

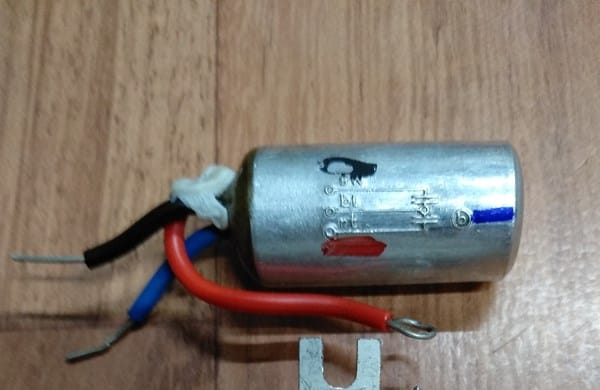

Este es el condensador (1)

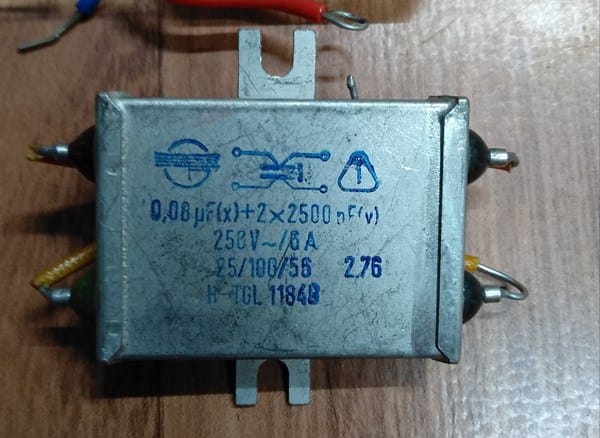

Este es el condensador (2)
Es el que tengo que identificar los terminales.
Trabajan en este circuito. Los condensadores están identificados con la (C) son 2 iguales.
Necesitaríamos contar con más detalles. Para enviar la foto, la tomas con el celular y la cargas a la PC.
Para incluirla en las Respuestas debes fijarte en la barra de herramientas ( arriba a la izquierda normalmente) y el primer cuadrito te muestra un paisaje con montañitas, te sitúas allí y lo marcas con lo cual te aparecerá " subir imagen", marcas de nuevo y descargas la imagen cargada en la PC... y ya está...
¡Gracias! Albert, por razones de horario, mañana intentaré con el pc, es que he hecho la pregunta con el móvil.
Por cierto, que te mejores!
Este es el enlace a la foto.
Con el pc al subir la foto se cargaba en una nueva ventana pero ahí ya no veía más opciones...
A ver si con el link vale... (disculpas...)
Que lastima. Yo me refería a las fotos de ambos condensadores, donde figuran las características grabadas. En principio según el croquis que estas mandando los hilos que pones " continuidad" podrían asimilarse a la tierra del otro. Te quedaría identificar los dos restantes. Esos detalles estarían indicados en las características grabadas... ¿comprendes?
Igualmente invito a algún experto electrónico para que te pueda orientar mejor ...
¡Gracias! Albert por contestar.
Lo que viene grabado en los condensadores es lo que esta escrito a cada lado de los condensadores( en la foto).
Un saludo.
Otra manera, es Arriba en los 3 puntos, seleccionas "Ver como ordenador" o "Sobremesa"... y entonces, en la conversación vas a ver arriba a la izquierda, unos iconos.. selecciona el que parece un paisaje... y seguí las indicaciones para subir una foto de archivos o con la cámara del móvil/celular...
¿Tendrás un croquis del circuito en donde van colocados? - albert buscapolos Ing°
Según veo, parecería un circuito para energizar el motor de algún equipo o electrodoméstico o maquina herramienta con iluminación localizada.Un interruptor la enciende o apaga. El motor( seguramente universal) se alimenta a través del reostato. A la entrada ( no se la tensión) hay un filtro de línea, para evitar que interferencias, ruidos, armónicos, etc. se propaguen hacia la red. . Un capacitor ( izquierda) deriva a tierra la salida del reostato al motor. El de la derecha esta directamente derivado sobre la regleta, Podría ser un corrector del factor de potencia. Proba el conjunto sin los capacitores ( debería funcionarte )... y .dinos la potencia del motor... aguardo... - albert buscapolos Ing°
Agregaría que siendo las capacidades tan reducidas, lo más probable es que actúen conjuntamente con el filtro de línea para reducir interferencias y ruidos a la red. Dinos primero si el conjunto te funciona normalmente sin ellos... - albert buscapolos Ing°
La que llamas reostato bien podría ser un variador de velocidad por ancho de pulso, para regular la potencia en carga. - albert buscapolos Ing°
