Necesito quien pueda leerme un diagrama de conexión de una turbina ebm para saber como conectarla y si funciona en mono o tri
Estoy precisando ayuda para leer el diagrama de conexión de un turbina ebm tiene 4 cables y no se como conectarla ni que debo adquirir extra para realizar la conexión adjunto una foto del motor y del diagrama, desde ya muchas gracias
1 Respuesta
Respuesta de vicente14
1

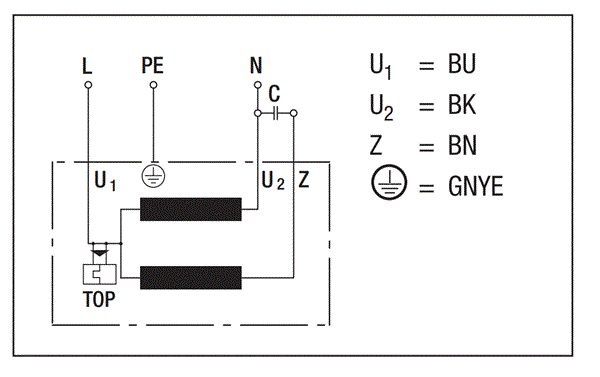

Es un motor monofásico y la línea de alimentación se conecta a L y N. A PE se conecta el cable de tierra.
Hola vicente muchas gracias por tu respuesta, ¿otra consulta tienes idea de cuanto debe ser el capacitor de arranque?
Como dice el conpañero Albert en su comentario, lo indica escrito en el motor: 3 microFaradios/400v.
Y además conectar el capacitor de arranque entre U2 y Z de acuerdo a la frecuencia que tenga. - albert buscapolos Ing°
Cierto. Se me olvidó. - vicente14

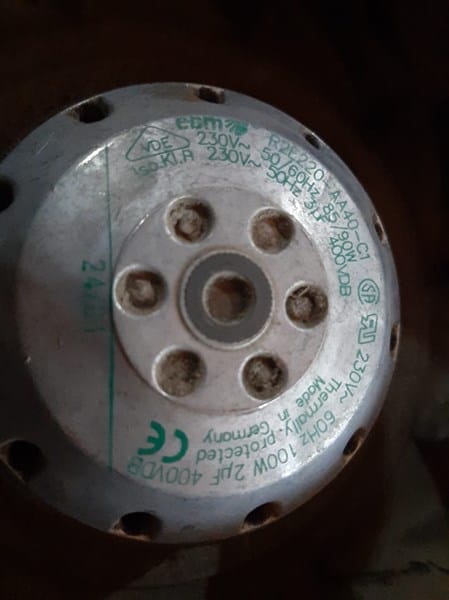

Hola...... Lo tienes indicado en la foto que estás enviando. o 2 o 3 microfarads en función de la potencia y frecuencia.400 volts de trabajo. - albert buscapolos Ing°
