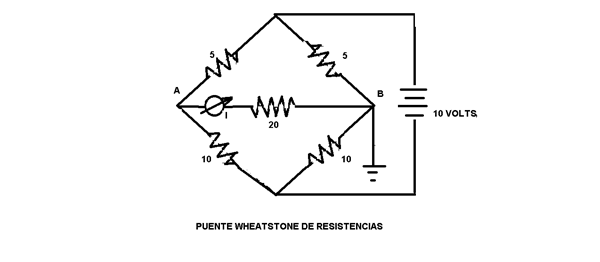

AT.Electrónicos. Repaso. ¿Se animan a analizar este Puente?

Laa resistencias están indicadas en ohms.

Potencial de B = 0 volts.

Se pregunta:

¿Circula Corriente por amperímetro? ... Si... No ... Depende de polaridad aplicada.

La puesta a tierra de B cambia la respuesta ... Si... No ... La puedo quitar

Si conectamos A con B que potencial cambia ... El de A ... El de B ... Ambos

Marcar las respuestas que correspondan. Como siempre, hay Excelentes para las dos primeras que se reciban.

Gracias.

1 Respuesta

Respuesta
2

No ha llegado ninguna respuesta. El tema era fácil por lo que entiendo que carecería de interés para los Electrónicos. y/o físicos del Foro.

Punto1) No circula corriente porque el puente esta equilibrado.(Productos de resistencias de ramas opuestas son iguales).

Punto 2) La puesta a tierra de B no influye en nada en la respuesta del circuito. Se puede quitar sin cambios.

Punto 3) Como los nodos A y B tienen el mismo potencial, su potencial no cambia al unirlos con un puente. Tendrán 0 volts ambos.
