Fallo en cableado de horno eléctrico

Tengo un par de fallos en un horno que estoy intentando cablear, no soy profesional, el horno es un Edesa Metal H - 180 X . En el estado actual se queda, el ventilador de refrigeración, encendido permanentemente con los mandos a cero y el piloto indicador del regulador de temperatura no enciende. Todo lo demás funciona correctamente, funciones, luz interior, reloj, ...

El ventilador de refrigeración debería funcionar al encender los mandos en cualquier función y el piloto al encender el regulador de temperatura y apagarse al alcanzarla, así cada vez que varia la temperatura del interior del horno.

Todos los componentes funcionan por separado ( los he comprobado)

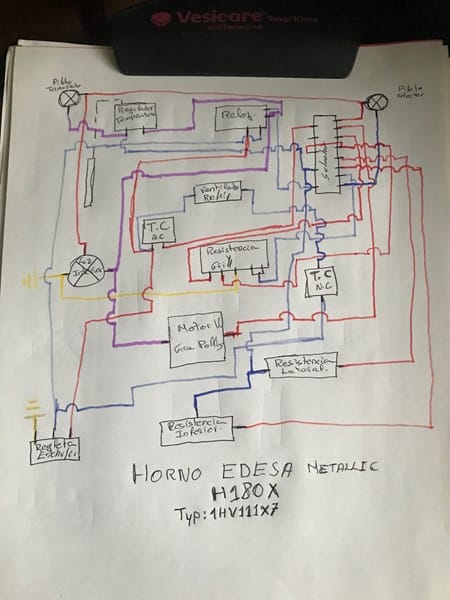

Les dejo una foto de un esquema (no profesional) por si pudieran dar con el fallo del cableado.

Gracias
