Diseño de un circuito lógico (circuito combinacional)
Hola:
Necesito diseñar el circuito mencionado en el título, pero no lo tengo muy claro, ¿puede alguien ayudarme?
Estos son los datos:

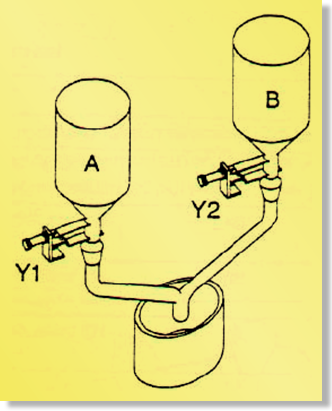

Diseñar un circuito lógico (circuito combinacional) para un sistema de mezcla, se puede seleccionar con conmutador (S2) el tipo grano deseado. Cuando el selector está en posición A (S2: señal 0) y se acciona, al mismo tiempo, el pulsador S1, el grano tipo A pasa a la cuba de mezcla. Análogamente, se puede proceder con el grano tipo B; cuando el selector S2 está en posición B (S2: señal 1) y se acciona, al mismo tiempo, el pulsador S1, el grano tipo B pasa a la cuba de mezcla. El silo A es abierto por cilindro dotado de electroválvula Y1; el silo B es abierto por cilindro dotado de electroválvula Y2.
<p style="margin-bottom: 1em; padding: 0px; color: #000000; font-family: 'Trebuchet MS', serif; line-height: 17.283239364624023px; background-color: #ecf0f1;"><p style="margin-bottom: 2em; padding: 0px; color: #000000; font-family: 'Trebuchet MS', serif; line-height: 17.283239364624023px; background-color: #ecf0f1; text-align: center;">
Gracias y un cordial saludo
