Placa base mcp61sm-am
Tenia un pc Acer Aspire T180, el cual desarmé por problemas, y he comprado otra minitorre, el problema es que la anterior caja original tenia la conexión de energía Power, reset etc todas unidas en una especie de conector solo, y la nueva caja lleva los conectores normales por separado, el power reset, por un lado negro pequeño, el led en fin cuatro creo que son más o menos, ademas de los otros conectores de la caja internos, de tal modo que no soy capaz de ponerlos bien y no enciende la torre, de modo que suplico que a ser posible gráficamente o de un modo fácil me lo pudierais indicar ya que no poseo manual de la placa base.
1 respuesta
Respuesta de david ..
1
El manual creo que és el siguiente
http://slickdeals.net/?sdtid=2724769&sdfid=17&u2=http://download.ecsusa.com/dlfileecs/manual/mb/eng/p4/GeForce6100PM-M2%20(3.0)_man.pdf
(Descarga en pdf)

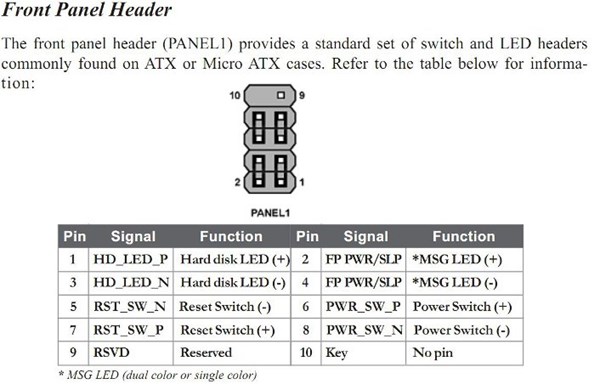

Y creo que éste es el diagrama de conexiones correspondiente a tu placa
(Si tienes alguna duda con el significado de cada conector no dudes en preguntar, creo que podré contestarte, de todas formas si éste es el diagrama correcto, el diagrama de tu placa, me figuro que no tendrás ningún problema.

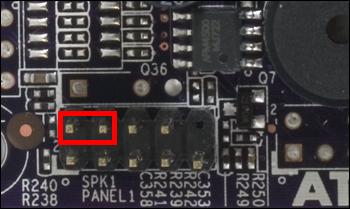

Al parecer, los pines se han de colocar en base a los conectores de la caja, en posición vertical, no en horizontal, es decir, no colocaremos cada conector así,

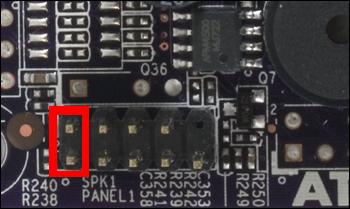

Sino de ésta otra forma
la info la he sacado de éste foro
http://slickdeals.net/f/2724769-Rebuilding-old-Acer-Computer-Front-Panel-connection-problem
Encontré un desglose de cada parte, en formato XLS, (Excel), aunque no es muy funcional
http://www.badongo.com/file/26066047
http://slickdeals.net/?sdtid=2724769&sdfid=17&u2=http://download.ecsusa.com/dlfileecs/manual/mb/eng/p4/GeForce6100PM-M2%20(3.0)_man.pdf
(Descarga en pdf)
Y creo que éste es el diagrama de conexiones correspondiente a tu placa
(Si tienes alguna duda con el significado de cada conector no dudes en preguntar, creo que podré contestarte, de todas formas si éste es el diagrama correcto, el diagrama de tu placa, me figuro que no tendrás ningún problema.
Al parecer, los pines se han de colocar en base a los conectores de la caja, en posición vertical, no en horizontal, es decir, no colocaremos cada conector así,
Sino de ésta otra forma
la info la he sacado de éste foro
http://slickdeals.net/f/2724769-Rebuilding-old-Acer-Computer-Front-Panel-connection-problem
Encontré un desglose de cada parte, en formato XLS, (Excel), aunque no es muy funcional
http://www.badongo.com/file/26066047
