Identificar un componente (varistor ó condensador)

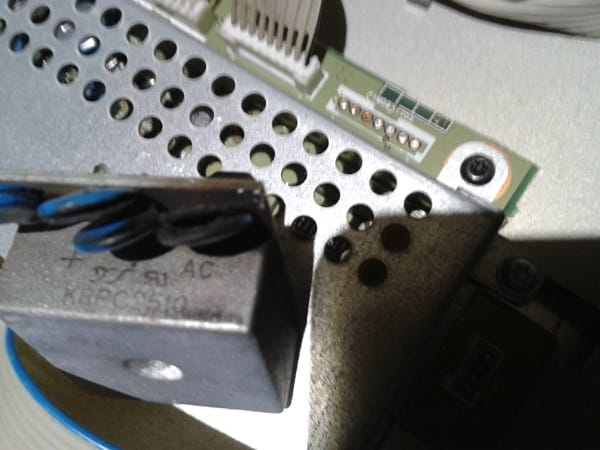

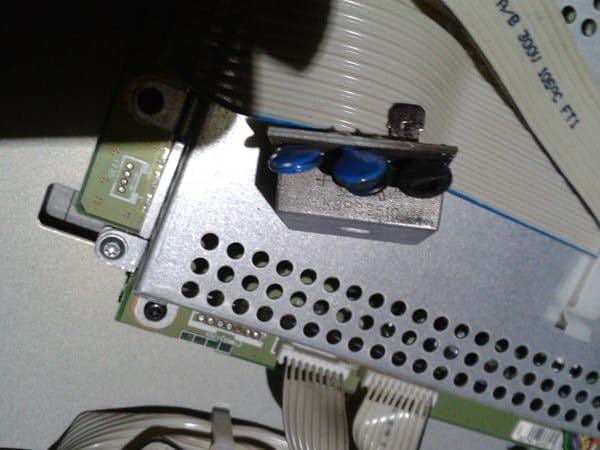

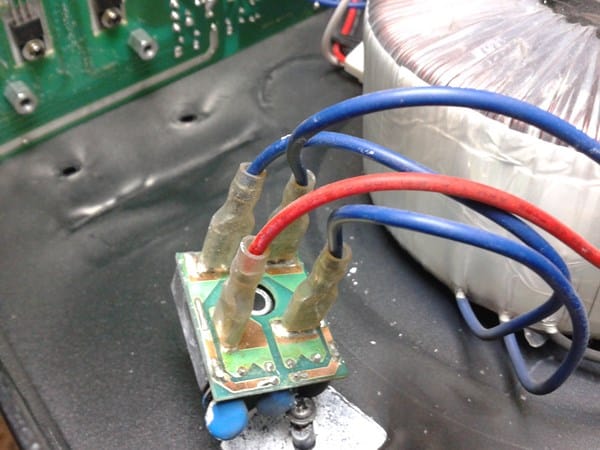

El tema es que nadie me da una respuesta fiable todos dudan incluso en dos tienda que he ido se trata de 4 componentes iguales que lleva una pequeña tarjeta soldada al puente rectificador de un amplificador stage line sta-800 si alguien me puede ayudar se lo agradecería y si me dicen los valores estaría
Encantado les pongo unas fotos y les doy las
2 respuestas

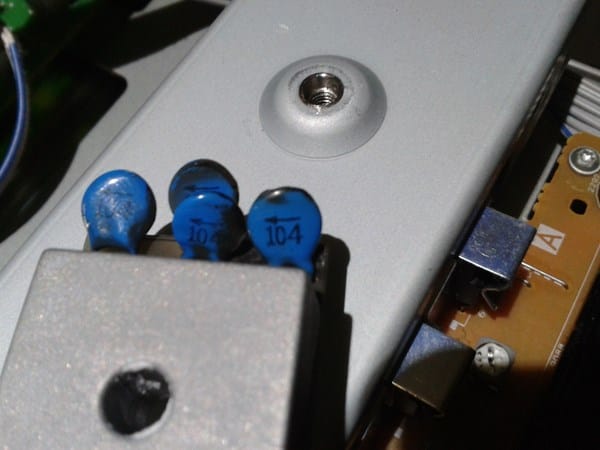

Son cuatro condensadores cerámicos de 100.000 pF (picoFaradios), o lo que es lo mismo100 nF (noanoFaradios), o 0,1uF (microFaradios), porque viene indicado por las cifras que llevan 104, y la última cifra corresponde con el número de ceros ceros añadidos. La tensión que pueden soportar no la veo, o no está escrita, pero intuyo (por el tamaño), que por lo menos deben ser de 250V. En todo caso su tensión debe ser por lo menos el doble de la tensión que rectifique el puente.
Se ponen en paralelo con cada uno de los diodos de los puentes rectificadores, porque éstos, a veces generan un ruido, que puede perturbar las etapas más sensibles de los amplificadores de audio.
A malos sitios ha acudido Vd. para preguntar, pues esto lo sabe cualquiera que haya trasteado un poco con aparatos electrónicos...
Gracias botijo7, por contestar ,permite me hacerte dos preguntas mas , una es donde lo podría encontrar por Internet ya que aquí donde vivo solo hay dos tiendas dedicada a esto y la verdad no ponen ningún interés , y la otra es cual seria la forma correcta de buscarlo o comprarlo como referencia le diré que el puente rectificador es el KBPC2510. un saludo
Las características del puente están incluidas en su tipo 2510: 25 Amp y 1000 Volt (10 x 100) como sus máximos Vea:
http://pdf.datasheetcatalog.com/datasheet/dccomponents/MB2510.pdf
En Barcelona: http://www.ondaradio.es/ en cuyo catálogo aparecen:
http://www.ondaradio.es/productos/buscar.aspx?cat=1184
Como no sabe la tensión, mejor hable por teléfono con ellos, y les pida:
Condensador cerámico de disco de color azul, de 100.000 PicoFaradios del diámetro que tenga, (por las fotos calculo que 1cm).
Al leer la respuesta del compañero al parecer esta algo errado. Esos componentes son varistores, estos se utilizan como protección los varistor se coloca en paralelo al circuito a proteger y absorbe todos los picos mayores a su tensión nominal. El varistor sólo suprime picos transitorios; si es sometido a una tensión elevada constante, se destruye.
