Interruptores conmutadores y cruzamiento para escalera
Actualmente estoy montando en mi chalet la electricidad, en la zona de las escaleras para acceder a las 4 plantas, quiero poner interruptores conmutadores para encender la planta que subes y apagar, así sucesivamente hasta la 4 planta, pero también quisiera encender la luz de las escaleras de las 4 plantas a la vez desde cualquier planta, y asu vez como dije antes poder encender y apagar también por tramos. Resumiendo es poner conmutadores y cruzamientos a las vez pará apagar todo a las vez desde cualquier punto o por tramos. ¿Cómo seria posible esta conexión?.
1 respuesta

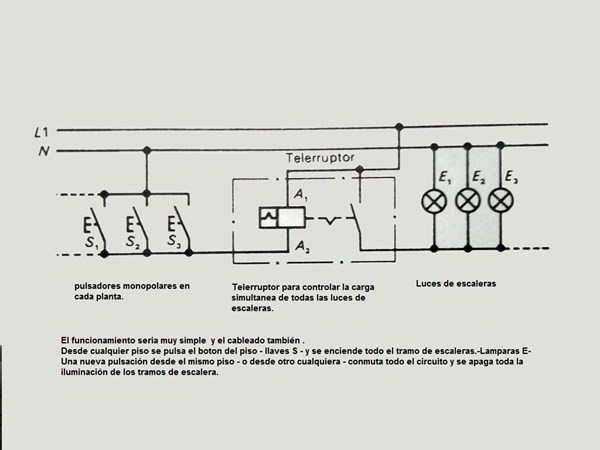

No se si te ayudará este esquema pero se me ocurre que tiende a lo que estas proponiendo. De algún modo realiza la mayoría de las acciones que deseas. Normalmente se cablea todo en 2.5 mm^2 aunque los circuitos de pulsadores consumen corrientes muy pequeñas. Obviamente el componente más caro es el telerruptor pero lo ganas en simplicidad. Este elemento es de reducido tamaño y lo podes ubicar en tu cuadro general.
