Cable suelto quemador caldera, como localizo el esquema eléctrico
Limpiando la caldera he sufrido un accidente, se soltó un cable en el quemador y no arranca, es una ferroli y el quemador modelo TR 4 es bastante vieja, Gracias.
1 respuesta
Respuesta de vilaclima
1

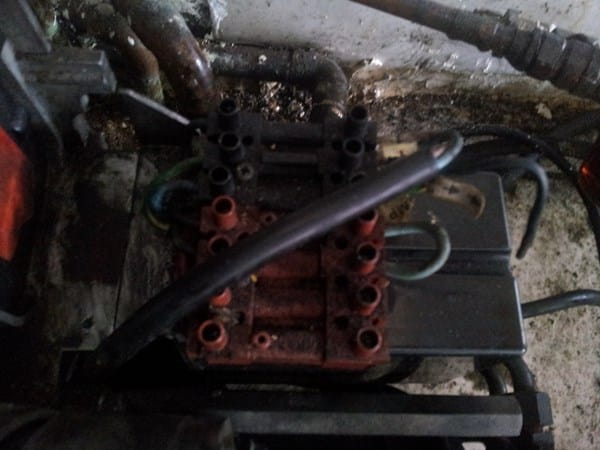

Lo que se ve en la imagen es el conector del quemador, si aqui conde hay un cable suelto le puedo decir que los tras conectores negros son, fase, tierra y neutro. Los conectores del color marrón son: los dos de junto a los negros para el termostato de la caldera o ambiente, por o general tienen, como en la imagen, un puente. El conector siguiente para la señalización de bloqueo del quemador en el panel de mandos. Y el último para conectar un cuentahoras, por ejemplo.
¡Gracias! ahora queda que yo lo haga correcto muchas gracias.
Ya me contará.
Buenas tardes. Tengo un problema con el conector de la caldera de gasoil. Están puestos N, T, L. Pero luego tengo un puente en t1, t2, después un cable negro y me sobra un cable Marrón que no se donde va. La caldera es ferroli. Podéis decirme que es el cable marrón? - A
