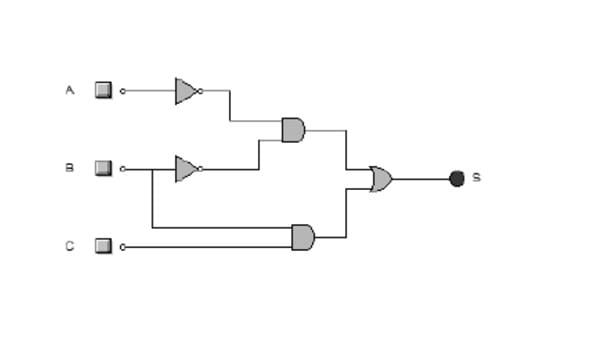

Analiza el circuito lógico de la figura para obtener la ecuación de salida y la tabla de la verdad.
5.- Analiza el circuito lógico de la figura para obtener.
A. La ecuación de la función de salida ES en función de las entradas A, B y C.
B. La tabla de verdad.
1 Respuesta
Del circuito de compuertas podes deducir directamente:
S = A'B' + BC
La tabla de verdad sería:
A ...............B..............C...................A'B' ...............BC ..................S
0.................0..............0.....................1....................0....................1
0..................0..............1....................1.....................0...................1
0..................1..............0....................0.....................0...................0
0..................1..............1....................0......................1...................1
1...................0..............0..................0.......................0...................0
1...................0..............1................. 0......................0....................0
1...................1...............0.................0......................0.....................0
1....................1...............1.................0......................0....................0
¡Gracias!
El apartado B, no seria esta la función s:
á´b + bc
A B C S
0 0 0 1
0 0 1 1
0 1 0 0
0 1 1 1
1 0 0 0
1 0 1 0
1 1 0 0
1 1 1 1
Si... si... es como decís... en ultima fila se me escapo un 0 cuando en realidad es un 1.
