Cómo resolver este problema de presión

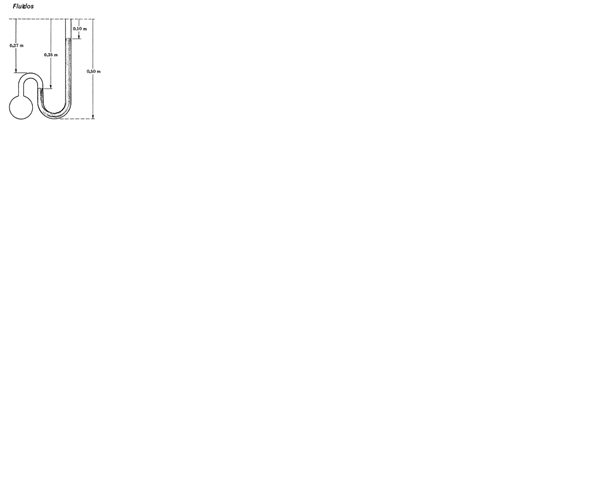

Un manómetro de mercurio está conectado a una vasija del modo que se indica en la figura 7.31 (a) ¿cuál es la presión manométrica e la vasija? (b) ¿cuál es la presión absoluta en la vasija, suponiendo que la presión atmosférica es 1,01 x 105 N/m2? (c) Si se duplica la presión absoluta en la vasija, ¿Cuál es la presión manométrica?
1 Respuesta
Respuesta de albert buscapolos Ing°
1
De acuerdo con tu dibujo...
a) Presión manométrica en vasija = densidad Hg x g x altura neta ( desnivel) de la columna de Hg
= 13600 Kg/m^3 x 10 m/seg^2 x ( 0.35 - 0.10) m = 34000 Pa.
b) Presión absoluta en vasija = 34000 Pa + 101000 Pa = 135000 Pa.
c) Presión manometrica vasija = Nueva Presion absoluta - Presión atmosferica =
2 x 135000 - 101000 = 169000 Pa.
