Un ciclo Otto es una aproximación teórica al comportamiento de un motor de encendido por bujía o de explosión.
Ejercicio de tecnologia industrial.

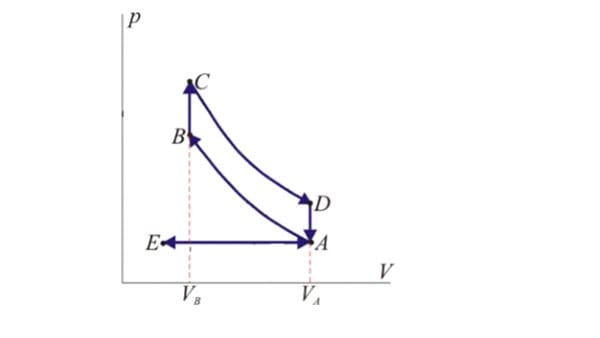

Un ciclo Otto es una aproximación teórica al comportamiento de un motor de encendido por bujía o de explosión. Se representa en un diagrama p-V como en la figura adjunta. Contesta:
A. Explica las 4 fases del ciclo indicando qué sucede con la presión, el volumen y la temperatura en cada una de ellas.
B. Si VA=1,2 L y VB = 0,1 L, calcula la cilindrada (en cm3) y la relación de compresión del motor.
1 respuesta
El primer punto es simple.
AB ... compresion adiabatica de la mezcla.
BC ... aumento de presion a volumen constante por la combustion de la mezcla.
CD .........expansion adibatica a volumen inicial de los gases quemados.
DA ... expansion libre de los gases al exterior.
. Si VA=1,2 L y VB = 0,1 L, calcula la cilindrada (en cm3) y la relación de compresión del motor.
Cilindrada = 1.20 - 0.10 = 1.10 litros.= 1.10 litros x 1000 cm^3/litro = 1100 cm^3
Relacion de compresion= Va / Vb =1.2/0.1 = 12.
Gracias albertx ... - Mario Gomez
