1 respuesta
Respuesta de albert buscapolos Ing°
1

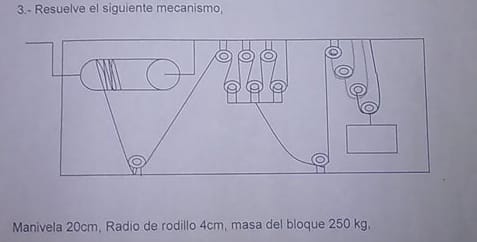

Me imagino que querrán saber la fuerza en Kgf que debo ejercer en la manivela para elevar los 250 Kg.
Lo analizas de derecha a izquierda.
}La cuatro poleas de la derecha están en disposición aparejo potencial... luego el esfuerzo sobre la polea inferior seria: 250 Kg/2^4 = 15.625 Kgf.
Esta tensión actúa sobre las seis poleas centrales... que seria una disposición factorial... siendo la carga de salida = Carga de entrada / 2 n° poleas móviles = 15.625 / 2 x 3 = 2.60 Kgf.
La cuerda que entra al rodillo lo haría con esta tensión de 2.60 Kgf..
En el rodillo ( torno) el esfuerzo de salida Fx lo podes hallar igualando momentos;
Fx x Longitud de Manivela = 2.60Kg x 0.04 m .........Fx= 2.60 x 0.04 / 0.20 = 0.52 Kgf.
