¿Cuál es la razón de onda estacionaria del ejercicio anterior que resulta cuando el coeficiente de reflexión es +/-0.5?
Ayuda con la pregunta en color negritas.
¿Cuál es la razón de onda estacionaria del siguiente ejercicio que resulta cuando el coeficiente de reflexión es +/-0.5?

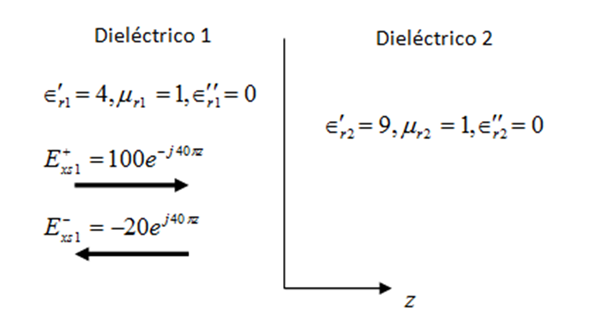

Considérese una onda de 100 V/m y 3 GHz propagándose en un material que tiene un 𝜀𝑟1′ = 4, 𝜇𝑟1 = 1 𝑦 𝜀𝑟 ′′ = 0. La onda incide perpendicularmente sobre otro dieléctrico perfecto en la región 2, z>0, donde 𝜀𝑟2 ′ = 9 𝑦 𝜇𝑟2 = 1 (Figura 1). Se busca la ubicación de los puntos máximos y mínimo de𝐸⃗ .
1 Respuesta
Si te referís solo a la pregunta en negritas. Sería:
ROE= / VIENTRE/ / /NODO/ = Emax 1 +Emax 2 / Emax 1 - Emax 2 =( 1 + /R/) / (1 -/ R/)
R= Coeficiente de reflexión paso de la onda ( Campo Eléctrico) del medio 1 al medio 2.
1) Coeficiente de Reflexion= +0.50 ...................ROE = 1+0.5 / 1-0.5 = 3
2) Coeficiente de Reflexion = -0.50 ...........,.......ROE = 1+ 0.5 / 1-0.5 = 3
