Me colaboran con este ejercicio ya que no he podido, poco entiendo del tema y he tratado de realizar pero me ha sido difícil.
El vapor procedente de la caldera ingresa a l turbina a 15MPa y 600°C. La fracción de vapor que sale de la turbina y va directamente a la cámara de mezclado, se encuentra a una presión de 1.2MPa. La presión de entrada del condensador es de 10 kPa.
Suposiciones:
- Suponga condiciones estacionarias de operación, asuma que los cambios de energía cinética y potencial son insignificantes.
- Suponga que las turbinas y las bombas funcionan de forma isentrópica, es decir, no generan un cambio en la entropía.
- Suponga que no hay caídas de presión en la caldera, el condensador y la cámara de mezclado.
- Suponga que las corrientes de salida del condensador y de la cámara de mezclado se encuentran en estado líquido saturado.
Actividad:

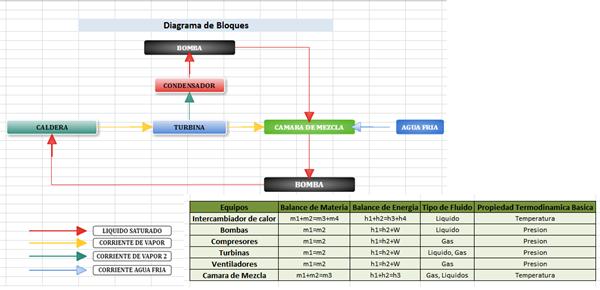

- Encuentre los valores de presión, temperatura, entalpía y entropía para cada una de las corrientes numeradas en el Trabajo Colaborativo 1.
- Determine la fracción de vapor que va desde la turbina hacia la cámara de mezclado.
3. Determine la eficiencia del ciclo.
