Como se analiza un análisis de nodo circuitos

Debo hallar Va, Vb (voltajes), Id y Ib (corrientes)

Agradecería me pudieran ayudar a resolverlo a través de Análisis de Nodo

Respuesta
1

I. Buenas Compañero, creo que en estos tutoriales se explica una buena parte de lo que quieres hacer, puede servir hasta que otra persona te responda. Suerte.

http://unicrom.com/analisis-de-nodos-en-circuitos-resistivos/

https://www.youtube.com/watch?v=L3RJ-zVvmQg

http://www.uib.cat/depart/dfs/GTE/education/industrial/teo_circuits/Tema2a.pdf

1 respuesta más de otro experto

Respuesta

Debes aclarar el circuito... Cuales son fuentes de tensión y cuáles de corriente y que deseas obtener...

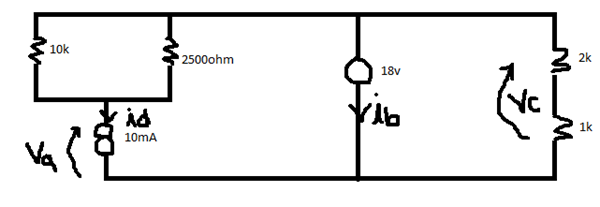

Quiero calcular el voltaje a que pasa por las resistencias paralelo de 10kohm y 2500ohm  y voltaje C que pasa por las resistencias en serie de 2kohm y 1kohm.

Y las corrientes Id que sale de las resistencias 10kohm y 2500kohm y corriente Ib que pasa por resistencias 1 y 2kohm
