Calculo del momento de una fuerza

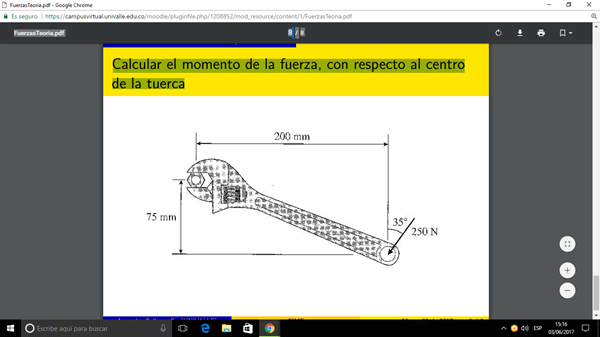

Hola, he intentado hacer el ejercicio y la suma de momentos respecto al centro de la tuerca me da -44037.9 ¿podrían decirme si esta es la respuesta y de no ser así como se resuelve?
1 respuesta
Te lo planteo :
Simplemente debes calcular el producto Fuerza x Brazo . Pero utiliza Unidades del Sistema SI o sea Nm.
La longitud del brazo la hallas por Pitágoras.
El Brazo tiene por longitud = ( 0.2^2 + 0.075^2)^1/2 = ( 0.04 + 0.005625)^1/2 = 0.2136 m
Hay que calcular el angulo de la fuerza aplicada de 250 N.con el eje de la llave.
Para ello tienes que ver que el angulo de la barra con el eje horizontal = arc. Tg (0.075/ 0.20) = 20.55°... y su complemento es 69.44° ... luego Si te lo dibujan 35° respecto de la vertical será (35 + 69.44) = 104.44 ° respecto del eje de la llave...
El Momento del esfuerzo con respecto del centro de la tuerca seria 0.2136 m x 250 N x sen 104.44 = 51.713 Nm. ( El signo depende de la convención que tomas).
