¿Cómo se calcula este circuito (Sencillo)?
¿Cómo se halla lo que pide? ¿Qué resultados da cada elemento?
1 Respuesta
Pedro... No aclaras que es cada numero ( 1, 2, 3, 4, ...) . Indicanos que es cada cosa y te la seguimos...

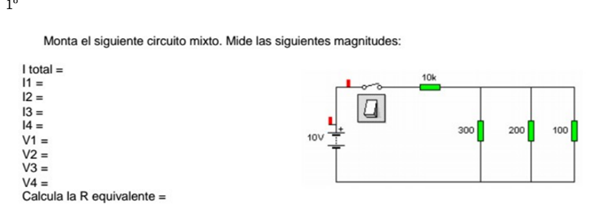

10 k es el 1, 300 el 2, 200 el 2 y 100 el 4
10 k es el 1, 300 el 2, 200 el 3 y 100 el 4
Maxcho, di algo
parece cachondeo
Ahí va respuesta. Respetuosamente te digo que estoy en Bs. Aires y salí para comer algo... ¿comprendes? ...(No se lo que es cachondeo)
Itotal = I 1 = 10 / Requ. = 10 / Requ,.
Requ, =10000 + 1/ (1/300 + 1/200 + 1/100 ) = 1 / (0.0033 + 0.005 + 0.01) = 1 / 0.048 = 54.6 ohms.
Itotal = I1= 10 V/ 10054.6 ohms.= 0.0009945 A
Caida sobre la resistencia R1 = 10000 x 0.0009945 = 9.9457 Volts,
Luego la tension sobre el paralelo = 10 - 9.9457 = 0.0543 Volts.
Las corrientes sobre las resistencia del paralelo seràn:
I = V/ R en cada caso.
I(R2) = 0.0543 V / 300 = 0.000181 A
I(R3) = 0.0543 V / 200 = 0.0002715 A
I(R4) = 0.0543 / 100 = 0.000543 A
Como ves, la suma de las corrientes te dan la corriente total.
Y ya tienes todo lo que te piden.
Excelente desarrollo, Maestro.... (cachondeo en España es : Joda, tomadura de pelo, ... jjajaja..) - Mario Gomez
Bueno Mario... yo eso precisamente no lo hago con nadie ... gracias por la aclaración ! - albert buscapolos Ing°
