Reparar TV antiguo de 29 pulgadas

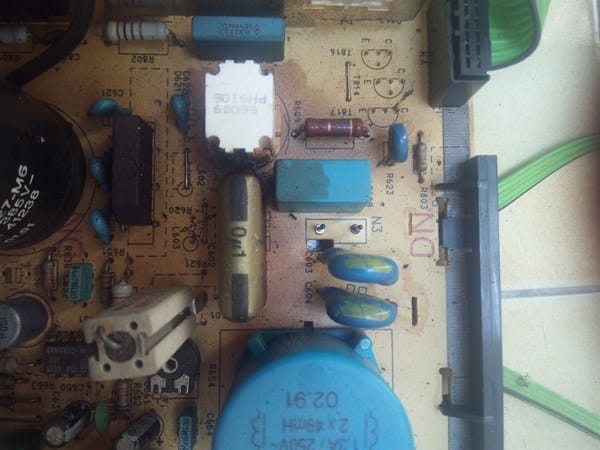

Tengo un antiguo TV de tubo Siemens FS 169, que hace unos días reventó algún componente y ha dejado de funcionar. He desmontando la placa y a la vista de la foto veo que al lado del condensador cerámico ha reventado algo similar a una bobina. ¿Alguien me puede ayudar a identificarlo?
1 respuesta
¿Te refieres ala pieza desde color blanco con el numero 60095?
Esa pieza es una ptc encargada de desmagntetizar la pantalla de la tv osea evita que aparezcan manchas de colores en las imágenes pero si no funciona quiere decir que alguna otra pieza igual se daño revisar fusible de entrada revisar capacitores resistencia s revisar condensador cerámico popr ahí debe esatr la falla al estar tan serca de la ptc
Gracias por la aclaración, una pregunta más: el condensador que está al lado de color dorado que pone 0 u 1 ¿ de que capacidad se supone que es 0,1 uf ? Gracias.
¿
¿Debería ser esa la capacidad de filtro del condensador? ¿No dice nada más enel condensador?
¡Gracias! Voy a repasar los componentes como me indicas, si tengo alguna duda más ya te pregunto. Un saludo.
Ok amigo aquí estamos
Como bien dice Isaias la pieza es un termistor ptc la he encontrado en Ebay:http://www.ebay.es/itm/THERMISTOR-PTC-PH9106-NOS-NEW-OLD-STOCK-1PC-CA174U1F011216-/152339439631?hash=item237823600f:g:5U0AAOSwiONYQAOxYo desoldaría la pieza y probaría si funciona, es una bobina que en frio conduce bien pero enseguida se calienta y corta la corriente. - Albert Nuñez
Esto como bien dice Isaias es para desmagnetizar la pantalla, dado que mientras la tele este apagada y fría desmagnetiza y cuando la enciendes corta para su funcionamiento normal.Si la desueldas y no esta abierta puedes montar un circuito con una bombilla a 220 v o 125 v a lo que vaya la tele y ponerla en serie. Debería encender la bombilla y pararse a los pocos segundos. Con eso sabrás si va bien. Temporalmente o como prueba puedes soldar un interruptor sustituyendo la PTC que deberías dejar encendido cuando apagues la tele y apagado antes de encender. Así confirmas otras fallas. - Albert Nuñez
La pregunta es si esta bobina está abierta puede hacer que no funcione la TV o ¿ debo buscar algún fallo más en diodos y condensadores ? - ismylive
