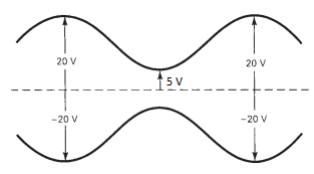

Para la envolvente de AM que se adjunta, determine:
Para la envolvente de AM que se adjunta, determine:
La amplitud máxima de las frecuencias laterales superior e inferior. La amplitud máxima de la portadora. El cambio máximo de amplitud de la envolvente. El coeficiente de modulación. El porcentaje de modulación.
La amplitud máxima de las frecuencias laterales superior e inferior. La amplitud máxima de la portadora. El cambio máximo de amplitud de la envolvente. El coeficiente de modulación. El porcentaje de modulación.
1 Respuesta
Amplitud máxima de la portadora = 20V.
Amplitud mínima de la portadora = 5V.
Cambio máximo de amplitud de la envolvente = 20 - 5 = 15V
Amplitud media de la portadora = 20 - 15 / 2 = 12,5V.
Coeficiente de modulación = (12,5 - 5) / 12,5 = 0,6 = 60%.
Amplitud máxima frecuencias laterales = 12,5 x 0,6 / 2 = 3,75 V.
