Anónimo
¿Cuál es el funcionamiento de un potenciómetro de 100k en un interruptor crepuscular?
Que tal me pudieran ayudar con una tarea de electrónica.
Es sobre el funcionamiento de los siguientes componentes en un interruptor crepuscular
Los componentes son los siguientes:
Diodo LED
1 Resistencia de 1K
2 transistores 2n3904
1 potenciómetro a 100K
1 Resistencia variable con la luz (LDR)
1 Diodo rectificador 1n4004
1 relevador a 12v
2 respuestas
Sin ver el esquema del conexionado, hay que imaginarlo. Sin embargo, de entrada me hacen falta unas cuantas resistencias más... y saber como se alimenta. ¿Hay alguna batería que suministra los 12V?
La LDR junto con una resistencia (1K me parece un valor bajo para esto), forman un divisor de la tensión de alimentación, que acusa las variaciones que producen en la LDR las variaciones de luz. Los dos transistores actúan de amplificadores de dichas variaciones
El diodo seguramente está en paralelo con la bobina del relé, que se alimenta a través de uno de los dos transistores, le protege frente los picos de tensión que produce la desconexión de las bobinas (extracorriente de apertura).
El potenciómetro sirve para ajustar el nivel de luz bajo el cual el interruptor actúa o deja de hacerlo.
¡Gracias!
y si regulamos un fuente variable a 12 volts para hacerlo funcionar y solo hay un resistencia
¿Por qué no manda el esquema para evaluarlo? Seguro que es incompleto, en otras palabras que no funcionaría... En esta búsqueda:

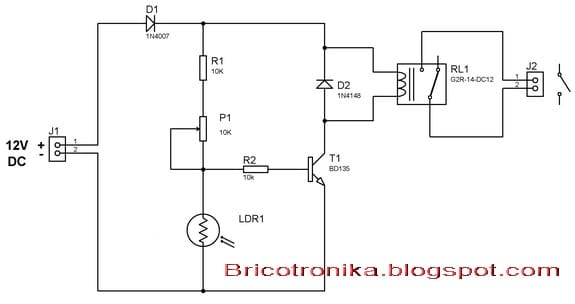

he encontrado éste como más sencillo:
Y así y todo, no se corresponde con los datos que proporciona. Suerte.
Tu respuesta
https://www.dropbox.com/s/vkyq8j3z3zaokv3/PRACTICA%2004.pdf?dl=0 aqui esta el esquema del circuito y si me pudiera decir cual es el proposito del led y el relevador en el diagrama
Puse mi respuesta a esta ampliación de la pregunta, pero parece que no ha salido.
El LED es casi superfluo, porque solo sirve para saber si el relé está accionado, y las luces deben estar encendidas.
El relevador es el encargado de mover sus contactos que encienden las luces al atardecer. Se acciona cuando los transistores conducen.
No existe ninguna diferencia en que sea alimentado por una fuente regulada o una pila, aunque seguramente cuando la pila se gaste empezará a no funcionar muy bien.
Ya le expliqué para que sirve el diodos en paralelo con la bobina del relé.
Como comenté con Boris Berkov el montaje no es muy correcto. Vale para una prueba, pero creo daría un mal servicio en funcionamiento real.
https://www.dropbox.com/s/vkyq8j3z3zaokv3/PRACTICA%2004.pdf?dl=0 aqui esta el esquema del circuito y si me pudiera decir cual es el proposito del led y el relevador en el diagrama
Ahí subió el esquema Colega Botijo. Efectivamente... una sola resistencia para el LED. Los dos transistores, los usa para formar un Darlington!. Es todo un trabajo practico... que según dice el escrito "para que apliquen lo aprendido en clase". Me parece que no aprendieron demasiado... - Boris Berkov
me podría contestar la siguientes preguntas por favor 8.- ¿Existe alguna diferencia de aplicación para las baterías y las fuentes de corriente directa? 9.- ¿Cuándo se usan bobinas porque es importante usar un diodo rectificador? - pedro mora
Sr. Boris: El utilizar el potenciómetro para polarización del LDR, y ajuste a la vez del nivel de actuación, no es nada correcto. Si se lleva su cursor al mínimo de resistencia (arriba) y hace un buen sol, es probable se queme el extremo del potenciómetro y incluso quizá la LDR.Un Darlington así como está conectado "a la brava", es muy inestable, la temperatura ambiente influirá en el punto de ajuste excesivamente.Coincido. Lástima de alumnos... - Botijo Antiguo
Totalmente de acuerdo Colega con el análisis del circuito: El potenciómetro "en cero", buen sol... y adiós LDR. Y ni hablar de como va a ser el cambio en el crepúsculo y en el amanecer al no tener algo que haga un cambio de estado brusco. - Boris Berkov
En Efecto Botijo, Utd. lo ha dicho ,...LASTIMA de Alumnos,.. no sabe hasta que punto Utd. los perjudica con sus respuestas,..Utd. les invita a despreciar el extudio y a preguntar en los foros, ¿para que van estudiar nada? si... Botijo les hace la tarea,.. este chico se matriculo en un instituto, los padres pagan con esfuerzo para que el hijo aprenda, las clases no las atiende ¿para que? si Botijo u otro les va a dar la solución. Vea en su historial la carrera que lleva el chico,.. cada 3 o 4 dias tendrá un nuevo circuito de estudio en clase,.. el ya ha descubierto que no es necesario estudiar,.. el chico engaña al maestro y a sus padres,.. Utd. le está engañando a él,..... - Super You
