Problema con ejercicio de circuitos electricos?

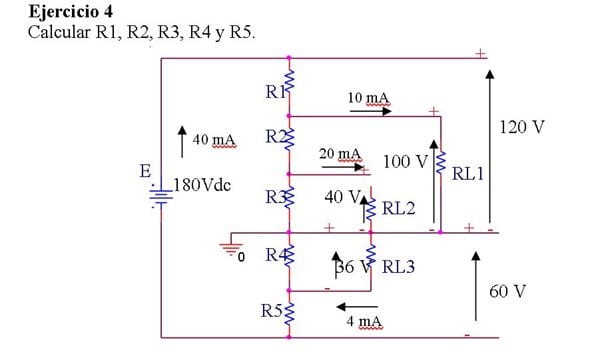

Creo que mediante el grafico puedo sacar que
Vr1 = 20v
Vr2 = 60v
Vr3 = 40v
Vr4 = 36v
Vr5 = 24v
Con eso saque tambien Rtotal = 4500 ohm
Pero despues se me complica para ir calculando cada valor de Resistencia, hice algo tipo
R1=Vr1/ I 1 = 20v / 40ma - 10ma = 666.66 ohm y asi pude calcular algunas pero no estoy seguro si esta bien esto de hacer 40 - 10 o hay otra forma.
Desde ya gracias :D
1 Respuesta
Es todo planteando Ley de Ohm básica.
Comenzastes bien. R1 = E/I =(120 - 100) / ( 40-10) *10^-3 = 666.6 ohms. Otra forma no tenes.
Para R2 tendrias = ( 100-40) V / ( 30-20) * 10^-3 = 6000 ohms
. Sobre R3 te circularian 10 mA.( 20-10). Y con los 40 volt fijos la sacas.
Fíjate que bajo la barra de tierra, el sentido de las corrientes te cambio. Tienes( -60) Volts en barra inferior.
Y así sucesivamente podes despejar todas la R. Cualquier duda volvés a consultar.
Gracias,, no entiendo bien por que es 30-20 en r2 y por que es 20-10 en el otro
¿En R2 es 30 por que IR1 seria 30? ¿Y es lo que queda en esa parte?.
Pero en R3 no tendría que ser algo de 20-¿0? Me pierdo un poco en eso
En R2 entran 30 mA y salen 20 mA ... luego te están circulando 10 mA.
En R3 circulan los 10 mA restantes.
Por si no pudiste llegar al resultado, te doy los valores de todas las resistencias que nos faltaban:
R1= 500..........R2=2000 ...........R3= 4000 .......RL1= 10000 .......RL2= 2000 ..........RL3= 9000
R4 = 1000 ......R5= 600
Si resolves todo el sistema, llegas a la solución, obteniendo Re equivalente que ve la fuente = 4500 ohms.
Si no lo tienes desarrollado te lo paso.
albert buscapolos Ing° porque al sumar Rt da más de 4500 al obtener las resistencias, al hacerlas como dice?? - lucas daniel couto
Pero .tienes que componer todo el circuito con los paralelos RL1, RL2, RL3. - albert buscapolos Ing°
