Conexión en paralelo condensadores variables

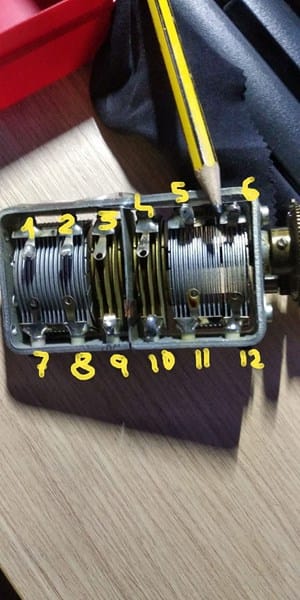

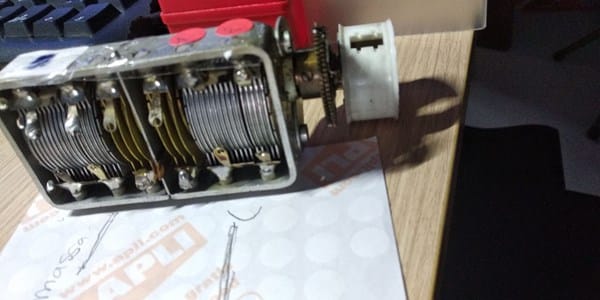

Compré un condensador variable (ver foto) 6 condensadores. Quisiera saber como conectarlos en paralelo para aumentar su potencia (para una radio de galena). Se que hay que hacer algún puente .. O más en los puntos de soldadura, por eso he puesto números. Muchas gracias
2 respuestas
Los terminales de arriba y los de abajo son el mismo, así el 1 y 7 son el mismo y así sucesivamente hasta el 6 y el 12.
Todos estos pares son una de las armaduras de un condensador variable que forman láminas fijas, cuya otra armadura es común a todos ellos, es la masa del tamdem, es decir el cuerpo el eje y todas las láminas móviles. Tamdem significa que son dos conjuntos de condensadores iguales separados por un tabique central.
Las radios de galena solo son útiles para la gama de onda conocida como media (500 - 1600 MHz) y la modalidad conocida como Amplitud Modulada (AM), que para sintonizarla hace falta una bobina y un condensador de forma que la f (frecuencia), cumpla la ecuación que figura en el apartado Frecuencia de oscilación de la página:
https://es.wikipedia.org/wiki/Circuito_LC
Para la banda citada, usando como condensador el de los terminales 1 o 7 y la masa, o el 5 o el 11 y masa, hay una capacidad adecuada (unos 410 pF) para que sintonizada con una bobina adecuada, puedas oír las emisoras AM de tu localidad.
Espoleado por el Ing. albert buscapolos, incluyo descarga sobre Galenas de una vieja serie de folletos educativos conocidos por "El Joven Electrotécnico".
https://es.scribd.com/doc/143057614/el-joven-electrotecnico-n%C2%BA6-galenas-1
Si no consigue descargarlo, incluya una dirección de E-mail y se lo mando porque yo lo tengo.
Los condensadores no tiene potencia por lo que ponerlos en paralelo no te servirá de nada.
Ese condensador (Tamden) esta diseñado para una receptor de radio multibandas y cada sección se conecta a una bobina con la que forma resonancia con la fercuencia de radio que se quiere sintonizar Onda larga, Onda normal y Onda corta.
La radio de galena solo requiere de un condensador variable de 225 picofaradios en páralo con la bobina de sintonía que froma un transformador de lata frecuencia con doble bobinado, el primero para la antena y toma de tierra y el segundo como bote resonante.
Yo uniría todos ( 1+2+3+4+5+6) como una placa única del capacitor contra masa ( que es el cuerpo del tandem) que seria la otra placa. Pero, ( tal como te dice el Ing, Botijo) necesitarías una bobina tal que te resuene con ese Capacitor sobre toda la gama AM de tu zona, Y eso sin aparatos no es muy fácil. Salvo por ajustes sucesivos de las espiras. Deberías participarnos del diseño que estas haciendo.Así te podríamos dar más opiniones. Igualmente son imprescindible una buena antena exterior y una toma de tierra cercana. - albert buscapolos Ing°
