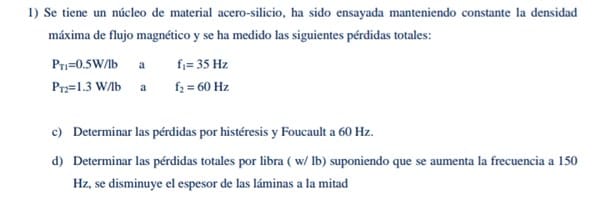

Se tiene un núcleo de material acero- silicio, ha sido ensayada manteniendo...
- Determinar por histéresis y foucault a 60Hz
-Determinar las perdidas totales por libra w/lb suponiendo que se aumenta la frecuencia a 150 Hz, se disminuye el espesor de las laminas a la mitad
1 respuesta
Como la muestra es siempre la misma y las condiciones de flujo máximo y espesor también podes escribir para cada frecuencia ensayada:
K1 f1^2 + K2 f1 = 0.5 W/ libra
K1 f2^2 + K2 f2 = 1.30 W /libra
Pones ambas frecuenciaas ( 35 y 60 Hz) y resolves el sistema.
Estaria dando ...........K1 = 31/105000 .................K2= 83/21000
Estas constantes estan referidas a unidad W/ libra.
Ahora planteas los casos que te dicen:
a) histeresis a 60 hz ....................K2 x 60 = ....................................
Foucault a 60 Hz ..........................K1 x 60^2 = ..............................
b) Perdidas totales a 150 Hz y espesor mitad:
Histeresis = K2 x 150 = ......................................
Foucault = (K1 x 150^2) / 4 = ............................
Si tienes otras soluciones volvés sobre el tema.
