Determine la impedancia total, la corriente y potencia total del circuito

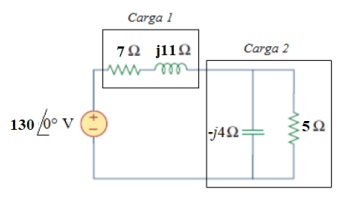

-Determinar la impedancia total, la corriente y la potencia total del siguiente circuito.
Respuesta de albert buscapolos Ing°
2
Tienes dos impedancias de carga, sobre el mismo circuito. Una inductiva serie + una capacitiva paralelo.
Carga 1 >>>>> 7 + j11
Carga 2 >>>>>>( 5)( - j4) / 5 - j4 = 80/41 - j 100/41= 0.49 - j 2.44 ohms.
Z total = 7 + j11 + 0.49 - j 2.44 = 7.50 + j 8.55 ohms = pasando a polar >>>>>>= 11.37 / 48.7 ° ohms.
Corriente total = (130/0) / ( 11.37/48.7) =11.43 / - 48.7 A.
Potencia total >>>>>>>>>>> S = V I*
Reactiva = V I sen fi =130 x 11.43 x sen (-48.7) = - 1116 VAR
Activa = 130 x 11.43 x cos (-48.7) = 980.7 Watts
Aparente = V(-1116^2 + 980.7^2) = 1486 VA
Te apreciaré valorar las respuestas correctas.
