Que calibre de acometida de 2+1 deben colocarme si la distancia es a 100 metros.
Me van a instalar una acometida de 2+1 pero la distancia es a 100 metros de mi casa en un lugar rural.
En casa tengo 2 aires 110v, un microondas 110v, una impresora, una computadora, una lavadora, un refrigerador, una bomba 1hp, 15 focos ahorradores.
3 Respuestas
I. Hola Óscar Valerio, en mi caso no tengo la formación para poder responderle pero como lector habitual de la comunidad quisiera trasladarle la mínima información que vi por si pudiese serle de alguna utilidad mientras le atiende un profesional, el que en caso de ser necesario podríamos invocar (trasladar su consulta), para que pueda atenderle en el tiempo más escaso posible. Ruego me disculpe las molestias y lamento no saber responder a su consulta, ánimo.
https://es.quora.com/Qu%C3%A9-calibre-de-cable-se-usa-para-una-acometida
https://nergiza.com/que-seccion-de-cable-necesito/
Diámetro de cable por distancia
https://nergiza.com/foro/threads/cables-toma-tierra-2-5-1-5.6077/page-2
https://www.youtube.com/watch?v=GQc8Bdx3wfU
https://www.youtube.com/watch?v=x2pTKSfaRoE
https://www.elandcables.com/es/cable-calculator
https://www.topcable.com/blog-electric-cable/cables-para-instalaciones-electricas-domesticas/
La caída de tensión se debe al grosor del cable, a distancia y la potencia que quieres meterle:
https://www.google.es/search?sca_esv=af7166023be3609c&sca_upv=1&sxsrf=ADLYWILrcoKzGY3K1Cu-PHv1lOy0DvMJvg:1719598545761&q=Acometida+distancia+grosor+del+cable&udm=2&fbs=AEQNm0CbCVgAZ5mWEJDg6aoPVcBgWizR0-0aFOH11Sb5tlNhdzTfxpAVBoexMFZnKJBpl_OnTFfcge8advfRBIXE7C_R23cjlMym-3NbrOzYxr1L7qZemYLyAgKXh3eU_GTn3IJl7aXqT9MR7qchhxKkc9RkoeS76IZrMr8skEw1_dVqB1wosJ8&sa=X&ved=2ahUKEwjZtefj8_6GAxUbBdsEHXiyBr8QtKgLegQICxAB&biw=1680&bih=889&dpr=1#vhid=bvfHgTzHWazNHM&vssid=mosaic

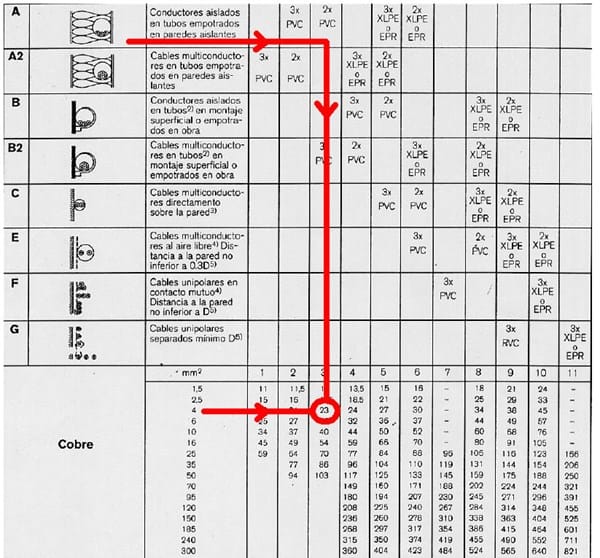

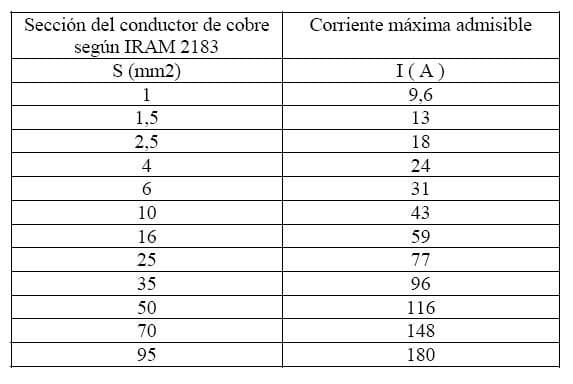

Si abres este link, muestra 2 tablas para acometidas de 5750W y 9200W yo creo que con la primera es suficiente para lo que has comentado. Pero si piensas en ampliar la potencia es mejor ser previsor y colocar el cable adecuado desde el inicio, si no te saldrá mucho más caro.
Veras debajo de la tabla que la caída de tensión admisible es de 0,5%, 1% o 1,5% que creo que es tu caso.
En la tabla H e I te indica que para distancias superiores a 59m o 52m el cable debe ser 25mm2 o 35mm2 en tu caso son 100m y si te fijas en los valores la resistencia es lineal, es decir a doble de metros doble de resistencia para misma potencia y sección de cable,
En la tabla A, con sección de cable de 16mm2 a 25m son 1,5% de caída de voltaje en cambio para 50m es justo el doble 3,00% que quiero decir con esto, mi recomendación poner cable de sección 50mm2 pero como mínimo 35mm2 dado que la tabla solo llega para distancias de 52 y 59m y en tu caso es el doble. Una vez entre en el contador que imagino tendrás dentro de casa, ya puedes poner una sección "normal" de 10mm o de 16mm hasta el cuadro eléctrico.
Perdona, todo esto es para potencias de 230V para 110V el cable debería ser el doble de sección. Dado que pasaran el doble de amperios para la misma potencia. Mínimo 70 mm2 yo instalaría cable de 95mm2.
¡Gracias!
Muchas gracias.
Será para 220v la nueva instalación 2+1
Entonces lo dicho, mínimo 35mm2 yo pondría 50mm2.
Cable mínimo de 10 mm, no es lo que tengas instalado, sino lo que instales en el futuro
Cable de 16mm te garantiza una gran potencia de consumo por si acaso en el futuro quieres instalar más cosas en casa
¡Gracias!
Prrdon, había leído 10 mts, para 100 mts cable mínimo de 25 mm de secuon
De todas maneras, la instalación del cable hasta tu contador debería montarla la empresa suministradora de energía
Perdona la ortografía, estoy sin gafas
