3 interruptores conmutados
Querría saber como conectar 3 interruptores conmutados para encender una luz de un dormitorio.
Respuesta de gustavo169
1
Tienes que tener dos conmutadores y un cruzamiento
A la lámpara le llegan el cable azul o neutro y otro que tiene que ir al punto común del primer conmutador los otros dos puntos del conmutador llevan dos cables a dos del cruzamiento desde los otros dos del cruzamiento van otra vez dos al otro conmutador y desde el común del segundo conmutador va a la fase que normalmente es negro
A la lámpara le llegan el cable azul o neutro y otro que tiene que ir al punto común del primer conmutador los otros dos puntos del conmutador llevan dos cables a dos del cruzamiento desde los otros dos del cruzamiento van otra vez dos al otro conmutador y desde el común del segundo conmutador va a la fase que normalmente es negro
Muchas gracias. Me ha sido de gran ayuda. La pena es que no se puedan añadir gráficos a estas explicaciones (una imagen vale más que mil palabras) Un saludo
1 respuesta más de otro experto
Respuesta de Andreu Guasp

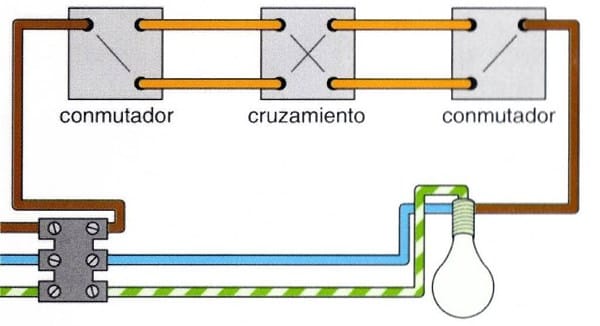

Es muy sencillo, aquí un gráfico que lo entenderás con un ojo tapado:
Neutro y tierra directo al punto de luz, y para los 3 interruptores:
El primero un CONMUTADOR, entra la fase y salen 2 cables hacia el siguiente interruptor
El segundo un CRUZAMIENTO, entran los 2 cables anteriores y le salen otros 2 hacia el tercer interruptor
El tercer interruptor otro CONMUTADOR, que recibo los dos cables del cruzamiento y le sale la fase hacia el punto de luz.
No tiene pérdida
Pero si el cruzamiento los interruptores son dobles .me explico son tres cajas con interruptor con enchufe cada cajaSalen un cable azul, uno marrón y dos negros como se haría - Julio Criado
