Como conecto pulsadores de paro y arranque
Como conecto los pulsadores de paro y arranque a un contactor trifásico con protector térmico para controlar un motor de 1 hp trifásico 440 v
2 respuestas
Pulsador de arranque.. Normal abierto... Lo conectas a bornes Nomenclatura 13-14 del contactor.
Pulsador de paro ... Normal Cerrado... Lo conectas a bornes 21 - 22 del contactor.

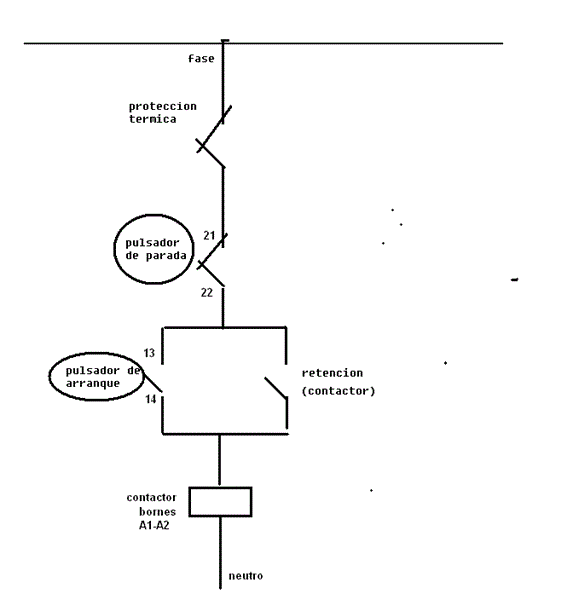

Te amplio con un esquema eléctrico:
Esta muy buena la respuesta del Sr. Albertx.
Tan solo deseo comentarte que puedes mejorar el circuito poniendo un interruptor general al cuadro, y 4 fusibles, (o magnetotérmicos) tres para potencia y uno para el circuito de control.
Con respecto al contactor, debe tener un circuito auxiliar, o de control, NO (o sea normalmente open, o abierto).
Si además le pones algún piloto que se encienda cuando el motor va, te queda de maravilla. Puedes conectarlo en paralelo con la bobina del contactor.
