Funcionamiento de Circuito con CD40106

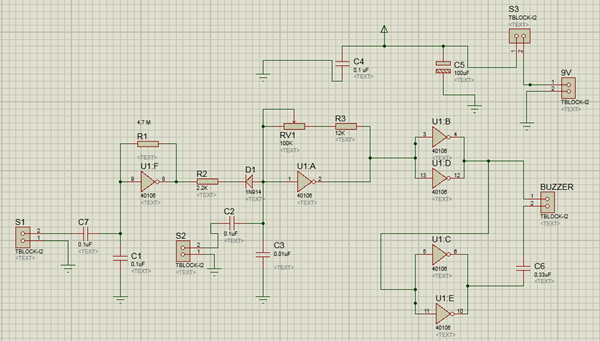

Necesito ayuda con el funcionamiento en mi CARNADA ELECTRÓNICA, con respecto al integrado cd40106 que es la base de todo. Quería saber el funcionamiento con cada compuerta ya que busque información y no hay mucho.
1 Respuesta
Explique qué es una "Carnada electrónica". ¿...? Luego:
¿Qué entra a S1 y S2?
una carnada electronica es un generador de frecuencias de audio capaz de atraer a los peces. Más concretamente, es un oscilador de onda cuadrada conectado a una cápsula piezoeléctrica que se acercará al lugar donde se colocará la caña de pescar, con el objeto de atraer a los peces que merodeen la región.
S1 y S2 son los switch para activar el oscilador de baja y alta frecuencia respectivamente.
El circuito integrado CD40106 es un sextuple inversor, con efecto de disparador de Schmitt. Vea sus características:
http://datasheet.octopart.com/CD40106BCN-Fairchild-datasheet-7281283.pdf
En la página 3, está el circuito oscilador que se puede construir con él, que incluye la fórmula de su frecuencia de oscilación. Es el montaje de U1F y U1A.
Si necesita saber como funciona el disparador de Schmitt, vea:
https://es.wikipedia.org/wiki/Disparador_Schmitt
En la salida se utilizan parejas en paralelo, con el fin de reforzar la corriente que entrega.
