Circuito integrado P605 ¿Como comprobar?
Resulta que tengo un monitor Acer.. Que solo enciende el LED (luz verde) no muestra imagen.. Lo e abierto y le e cambiado 4 capacitadores que tenia inflados... Un transistor tipo NPN que tenia en corto... Trás de esto... Continua igual... Veo en la placa que en uno de los integrados P605 BZ6N13 alrededor tiene como si hubiera tenido un chispazo...(manchada la placa de quemado)... Pero no sé como comprobarlo... E buscado en su pag. Datasheet del integrado... Y no sé como se comprueba... Decir que... Tengo una placa samsung con varios integrados P610 CD6F14 y no sé si le puede valer..
Las preguntas son..
1-¿Cómo comprobar circuitos integrados?
2-¿Puedo cambiar una P610 por una P605?
1 Respuesta

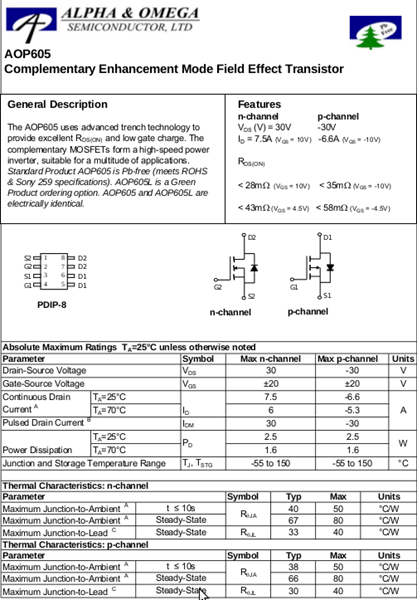

Este circuito son dos transitores MOS-FET independientes. Uno es canal N y el otro canal P.
Para comprobarlos se utiliza un Multímetro. En la posición diodo, entre Surtidor (S) y drenador (D) debe conducir en un solo sentido, uno al revés que el otro, y entre la puerta y cualquier otro punto no debe conducir nada, en la posición ohmios.
Buenos días y gracias por contestar pero...
¿Cuál es la puerta? Quizás... G1 o G2... cuando se refiere a ES ¿se refiere a S1 o a S2 ...o ambos? Y DE se refiere ¿a los 4 pines D1, D1 y D2, D2?
En una esquina del integrado veo que tiene una mueca( como una hendidura)
¿Qué indica dicha mueca?
Saludos
Perdone....se me olvidó preguntarle si le vale el 610 por el 605 ?
Saludos
Son dos transistores independientes, G1, S1 y D1, pertenecen a uno y los otros al otro.
El lado en donde tiene la endididura es el lado en el que están los terminales nºs 1, 2, 3 y 4.
Se me olvidó contestarle a lo del tipo. Los transistores MOS-FET se nombran de acuerdo a un código universal. La última cifra corresponde a la corriente que pueden conducir, en Amperios. El que termina en 10 es el doble de potente que el que lleva el 5. En estos casos por más, nunca se pierde... Así que sí.
¡Gracias! Entonces... la hendidura esta justo al lado de S2 ¿estoy en lo cierto?
Gracias de nuevo..
Así es.
