Resolver: Un objeto de masa M se mantiene en lugar mediante una fuerza aplicada 𝐹 ⃗ y un sistema de poleas...

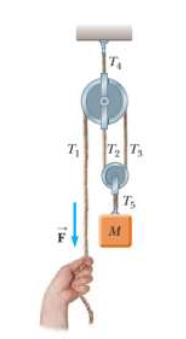

Un objeto de masa M se mantiene en lugar mediante una fuerza aplicada𝐹⃗ y un sistema de poleas como se muestra en la figura. Las poleas no tienen masa ni fricción.

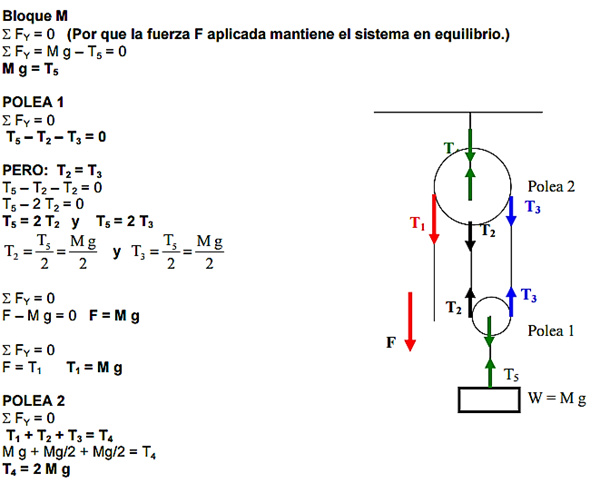

a) Dibuje los diagramas de cuerpo libre para el bloque, la polea pequeña y la polea grande.

b) Encuentre la tensión en cada sección de cuerda, T1, T2, T3, T4 y T5, en términos del peso𝑀𝑔 del bloque.

c) La magnitud de 𝐹 ⃗.
