Conmutada desde un punto ya conmutado a otro punto de luz
expert@s !
Quiero poder encender y apagar la luz de una terraza desde esta misma, ya se dispone de un interruptor en el interior de la vivienda para encender y apagar esa misma luz, lo que quiero es hacer una conmutada desde esa caja de mecanismos que ya de por sí ya está conmutada con otra caja para dar soporte a dos puntos de luz en el interior de la vivienda.
Os ilustro la situación.

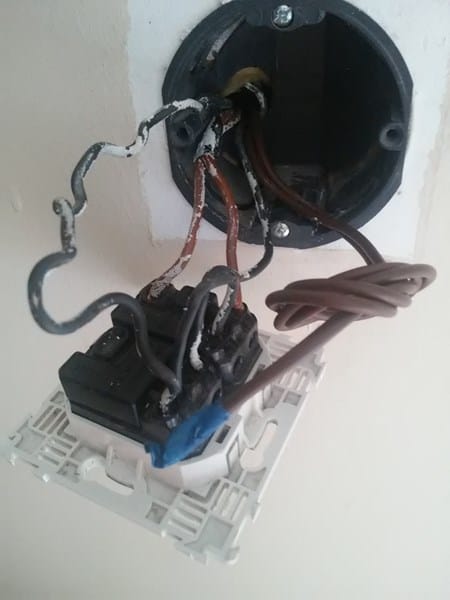

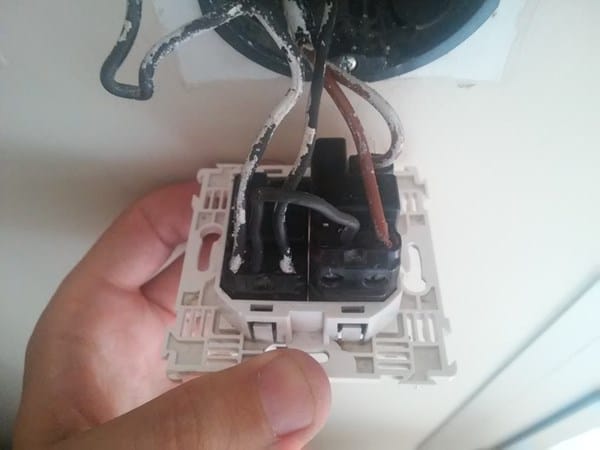

Desde esta caja quiero hacer la conmutada, concretamente el interruptor de la izda. Es el que dá soporte a la lámpara situada en el exterior (terraza).

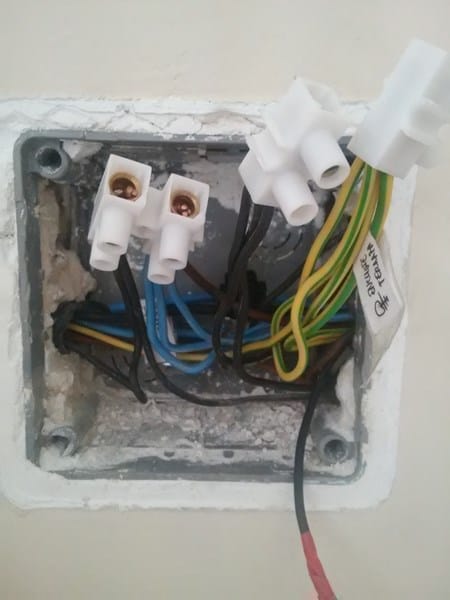

Esta es la caja de derivación donde actuar, el cable marrón de la ficha de los neutros es como si fuera otro azul, ya están pasados al exterior (terraza) tanto este como el otro negro que se vé en la derecha inferior de la imagen que no sé donde conectarlo, creo que en esta caja es todo de alumbrado excepto lo que se vé al fondo que es de fuerza ya que donde quiero poner el interruptor hay ya un enchufe.

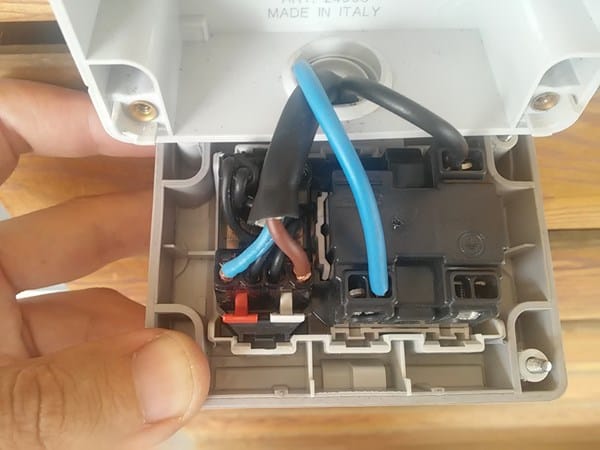

Esto sería donde va conectado en el exterior (terraza) el interruptor que quiero conmutar, el marrón sería el que está conectado en la caja de derivación como azul y acabo de darme cuenta que seguramente ese haga de negro en vez de azul, ya lo iremos viendo ...

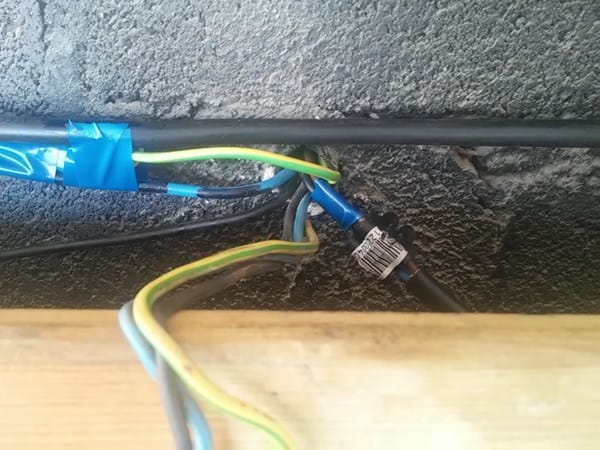

Por último, esto sería por donde salen los cables desde la caja de derivación (interior), la manguera junto a la tierra llevan el marrón y azul que van al interruptor, creo que hay que revisar eso ya que noto que hay un lío de colores ahí, el otro negro y azul son los que dan fuerza al enchufe y por último los tres cables que van al frente son los cables de obra que dan soporte a la lámpara.
¿Empezamos?.
1 Respuesta
Lo primero que debes hacer es comprar dos conmutadores normales para las cajas de las fotos 1 y 3 puesto que tienes interruptores y no sirven para hacer conmutadas.
Comprueba que el cable negro de la izquierda de la foto 1 es la fase (yo estoy casi seguro por la configuracion pero siempre hay que comprobarlo.
El problema que tienes para hacer la conmutada es que de la caja de la foto 1 has de pasar dos cables grises de 1,5 mm2 de seccion que han de llegar hasta la caja de la foto 3 (donde estara el otro conmutador) y mientras no hagas eso no podremos avanzar.
Por favor, evita mezclar colores porque si ya es dificil dar indicaciones en la distancia, mucho mas si el marron es como si fuera azul y el azul como si fuera negro. El codigo de colores esta para resperarlo y para que todos sepamos a que atenernos en una instalacion.
¡Gracias!
Primeramente pasaré los grises e iré a por dos conmutadores, en que haya hecho esto seguimos .....
Un saludo,
Comprobado con un busca polos, efectivamente la fase es el cable negro de la izda. de la caja de mecanismos de la foto 1.
Pasado los cables desde la caja de mecanimos "A" (foto 1) a la caja de mecanismos "B" (foto 2), los cables empleados han sido marrones al no haber grises en la tienda.
Esperando nuevas indicaciones .....
Sube fotos actuales del cableado de las dos cajas y tambien de los conmutadores por su lado de conexion para poder indicarte mejor.
En el interruptor doble necesito saber cual de ellos debo sustituir por el conmutador, para aclararme debo sustituir, ¿el qué lleva la fase o el otro?.

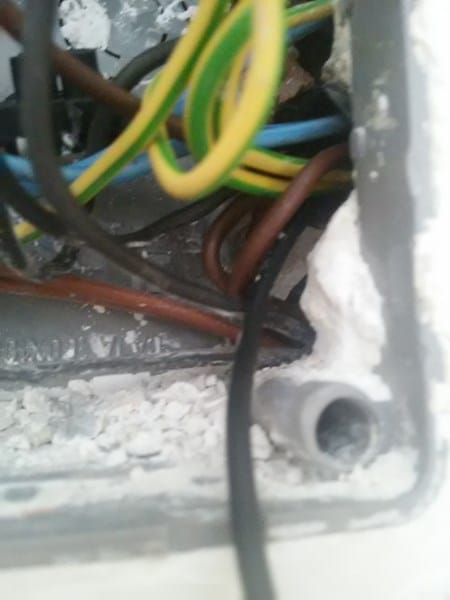

Envío 2 imágenes de la caja de derivación para que se aprecie por donde van los 2 marrones (grises en un principio).

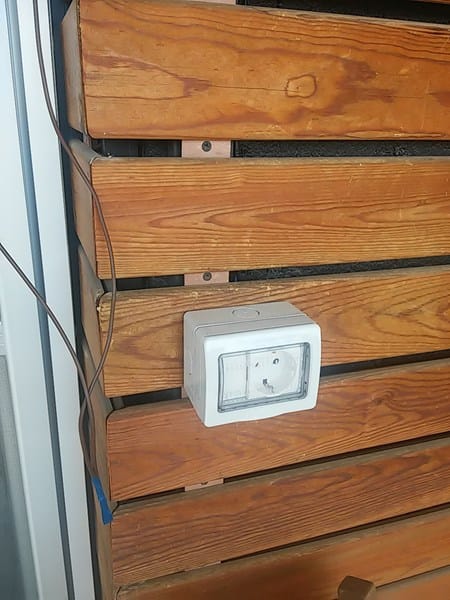

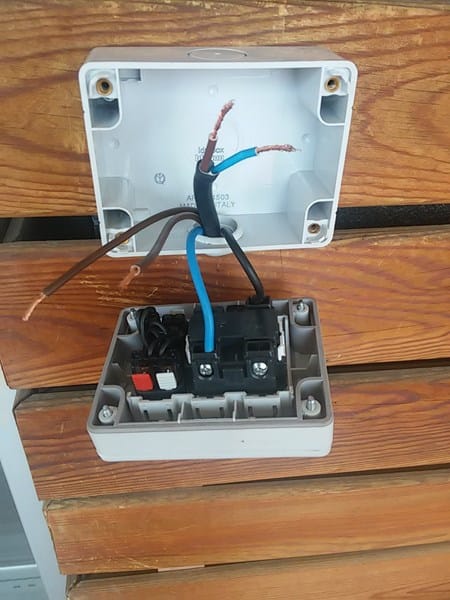

Y por último la caja de conexiones del exterior (terraza) a falta de "esconder" correctamente los cables...

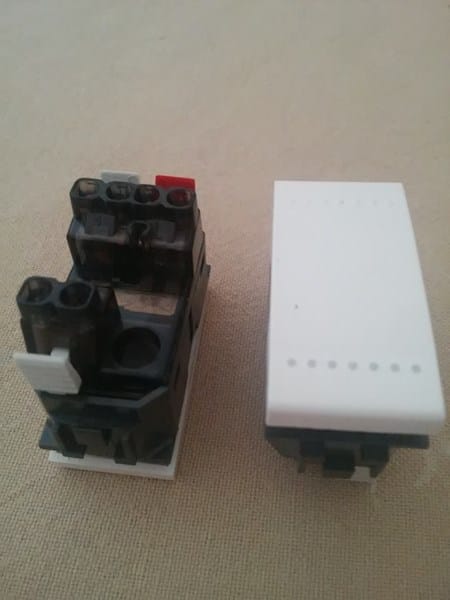

Y aquí ambos conmutadores .....
Caja de derivación (los marrones son los grises indicados al principio)
Esperando contestación para proseguir ya he "escondido" los marrones (grises) .....
Has de aclararme un par de cosas:
Primero, cuando funcionaba la luz sólo con el interruptor de la izquierda de la foto 1, la bombilla de donde recibia el neutro (azul)

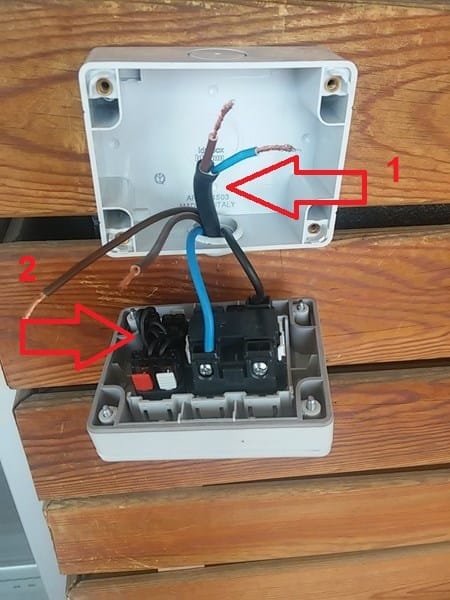

Segundo, en esta última foto que has subido tengo dos dudas:
1) ¿Esta manguera que aparece en la foto es la que lleva corriente a la bombilla?
2) ¿Por qué está cableado con cable negro el nuevo conmutador que has instalado al lado del enchufe?
