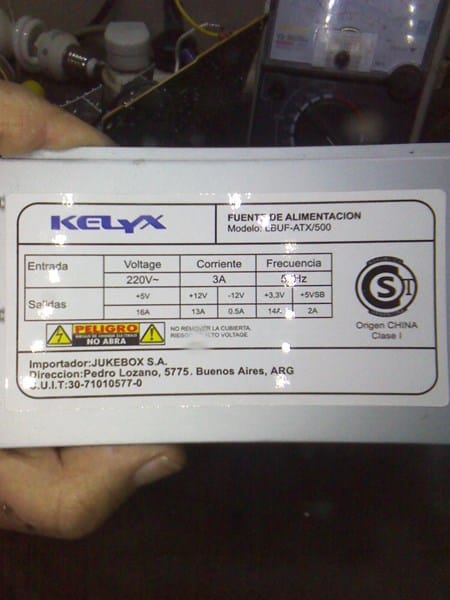

Nomenclatura ic fuente atx Kelly LBUF-ATX/500
Quien me puede informar la nomenclatura del ic que swichea el transformador de los V5 de stamby

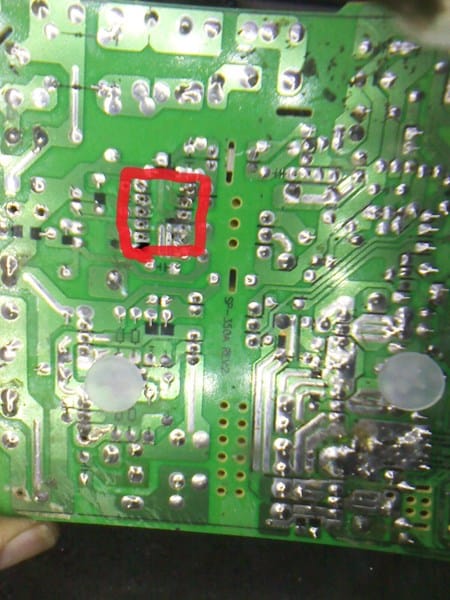

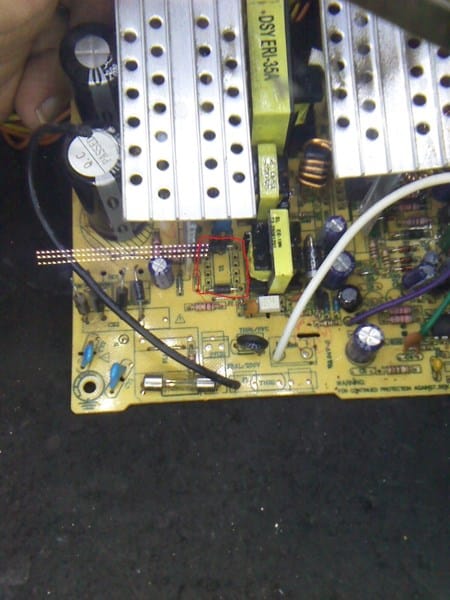

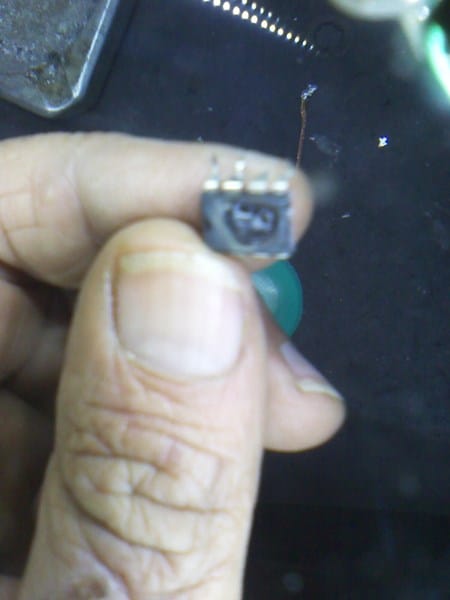

En la fuente kellt LBUF-ATX500. Dicho ic es encapsulado dip 8.y es imposible leer la nomenclatura ya que sufrio un cortocircuito entre sus pines y se produjo un orificio en la parte superior. Aparentemente lo único que arrastro fue el fusible de entrada de los v220. Llevo reparadas varias fuentes atx y at (30) pero nunca una de esta marca que trabaja sin mosfet de swicheo para dicho trafo por ende no tenían este circuito integrado adjunto algunas fotos donde marque con un recuadro rojo donde va el integradito. Agradezco desde ya algún dato
2 Respuestas

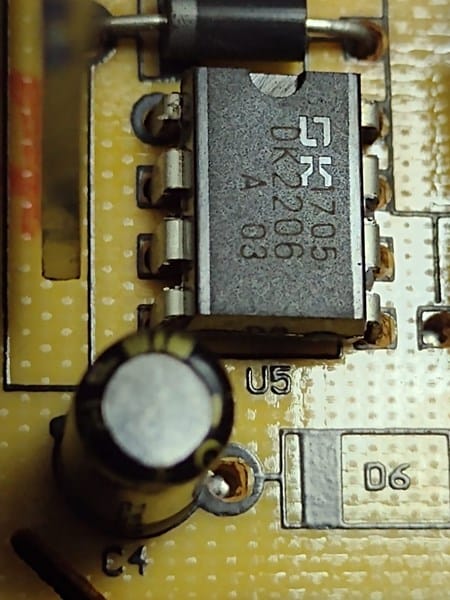

Actualmente hay bastantes integrados que incluyen el transistor de potencia para pequeñas fuentes.
Como los chinos suelen copiar los americanos, puede ser que sea uno de los de esta serie de Fairchild: http://pdf1.alldatasheet.com/datasheet-pdf/view/82434/FAIRCHILD/FSDM0365RL.html
Otras marcas también los tienen, y en algunos les falta una de las patitas, para aislar y diferenciar al drenador. Vea en la red circuitos "green mode".
Estudie los componentes alrededor el circuito, y levante un esquema que pueda comparar con los típicos de las características. Suerte.
