Repost. ¿Esta correcto mi cuadro eléctrico?
Primero que nada gracias al usuario que comento mi pregunta anterior fue muy claro.
Tomando en cuenta la ayuda que me brindo llegue a esta configuración,
1 diferencial de 40A y 30mA
- 5 Termicas
- 1: Iluminacion (10A)
- 2: Living: 2 Computadoras 600w max c/u, Tv, cargador de cel al lado del sillon (16A)
- 3:Heladera (307 W), Microondas (800w), Campana extractora (270W) (16A)
- 4: Cocina a gas (solo encendido electrico), Lavarropa (Temporal luego va al galpon), Mesada (articulos pequeños de cocina)
- 5: Cuarto y baño (cargador de cel, tv, en el baño no se ultiliza ningun enchufe pongo uno por las dudas)
PD.: El calefon es a gas asi q no cuenta.
El cable que sale del contador al cuadro es de 2x6mm, las conexiones de los enchufes es con cable de 2.5mm y la de la iluminación de 1mm.

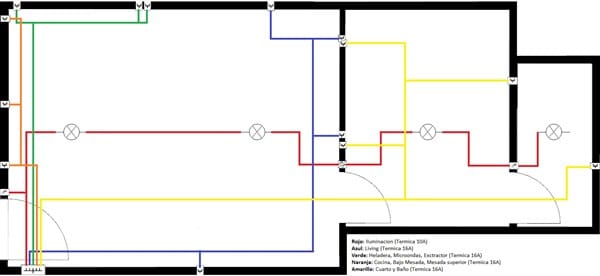

Adjunto el plano para que se hagan una idea.
