Solucion funciones booleanas para resolver

Buen dia

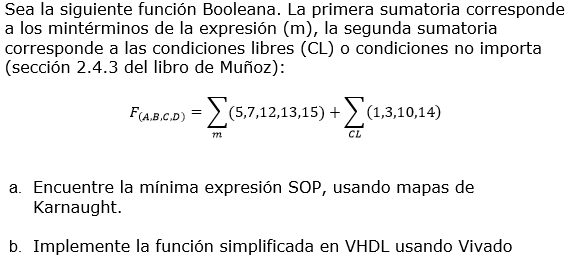

agradezco me puedan colaborar con este ejercicio

muchas gracias

2 respuestas

Respuesta
1

Respuesta
1

Te resuelvo el punto a) ... no estoy informado de los temas del b).

Tabla Karnaugh:

AB.......... 00..........................01............................11...............10

CD

00 ...........0............................0..............................1..................0

01............X............................1..............................1..................0

11............X...........................1...............................1..................0

10............0............................0..............................X..................X

Resolviendo por maxiterminos (0) me resulta mas corto el desarrollo:

Primera columna todos ceros : ( A + B)

Ultima fila: de ceros( C* + D)

Ultima columna ceros ( A* + B)

Primera fila de 2 ceros  :  ( A+C+D)

F=  ( A + B)( C* + D) ( A* + B)  ( A+C+D)
