Instalación termostato Confort Crono Radio Equation en Vaillant Turbotec Pro

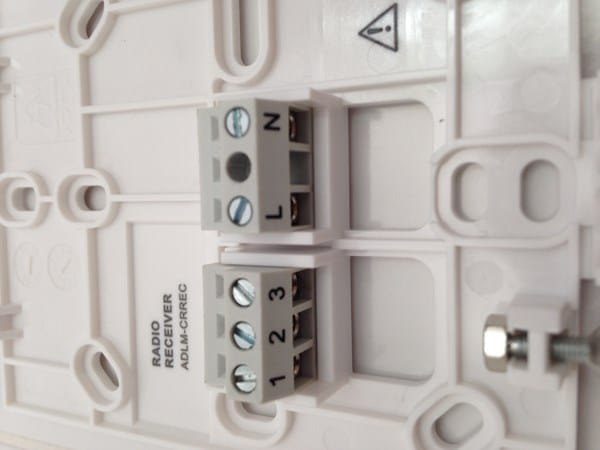

Estoy intentando instalar el termostarto Confort Crono Radio Equation, que tiene las siguientes conexiones:

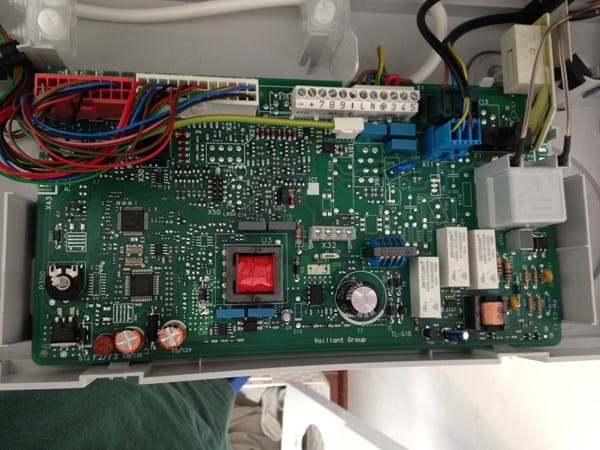

En la caldera Vaillant Turbotec Pro, que dispone de las siguientes conexiones:
No dispongo del manual de la caldera pero en otra pregunta de TodoExpertos encontré esta captura:
He creado un alargo que va del LN a un enchufe directo. Pero ahora no tengo ni idea de donde conectar el otro cable que sale del 2-3 del termostato. He visto que en la caldera hay un puente entre el 3-4, pero creo que es para 230V. En otros post he visto que hay que conectarlo en el 7-9.
¿Pueden ayudarme?
1 respuesta
Respuesta de Rober Chispas
2
El 2 y 3 del cronotermostato al 3 y 4 de la caldera.
Quitando el puente que hay.
Hola Rober. Tengo el mismo caso. Si punto 3 y 4 indica 230 v, ¿puedo estropear el termostato si lo conecto ahí?No termostato se alimenta a 220 por otros conectores. Es wifi y no modulante. - Javier ur
Lo correcto es abrir otra pregunta y no hacerla en comentarios... pero bueno.Si te fijas en la placa de la caldera entre el 3 y 4 hay un puente rojo, si este lo quitamos la caldera no funciona.Por eso es el adecuado para que un cronotermostato actúe sobre esos contactos.Tu cronotemostato tendrá unos contactos NO y NC además del COM. Si usas los contactos COM y NO, cuando tu termostato cierre esos contactos por haber llegado a la temperatura adecuada, sera como si el puente rojo estuviera puesto y la caldera se pondrá a funcionar. - Rober Chispas
Gracias Rober. Aprovechaba la pregunta de David porque indicaba el esquema de Vaillant. Mi termostato tiene dos contactos para abrir y cerrar el circuito. Y dos para alimentación a 220. No he medido la tensión en 3 y 4, pero he leído en otras preguntas que hay 220v. ¿Puede pasarle algo al termostato si lo conecto ahí, a 220 v? ¿Está preparado un termostato para cortar 220v? - Javier ur
Olvidate de la tensión que haya, lo importante es la corriente de corte, y en 3 y 4 serán miliamperios. Tu termostato sera de 10 o 16 Amperios. - Rober Chispas
Muchísima gracias Rober!! Todo funcionando perfectamente. Termostato a 3 y 4, quitando el puente. Pos si a alguien le vale la información. He puesto un termostato wifi Beok BOT-313 (37€) en una caldera Vaillant. Éste programador no es modulante, solo tiene dos contactos y lo dejo solo con función de de relé. El wifi (es una casa casi deshabitada que no tiene internet) se lo doy con un móvil en desuso y una tarjeta con datos (simyo es lo más barato que he encontrado, 2.5€ al mes. 500MB o 1 GB es más que suficiente). El teléfono siempre tiene que estar conectado. No lo uso como llamadas. Solo como router wifi. Tienes que ver si la compañía de teléfono llega a tu zona. Y voilà!! - Javier ur
Enciendo y apago la caldera con antelación a llegar desde cualquier lugar del mundo instantáneamente. - Javier ur
Es de alabar tu información que siempre es de utilidad. Todos los días se aprende algo.Me alegro que cuando llegues este la casa calentita... ;-) - Rober Chispas
Por cierto, tengo ese mismo termostato, que va bien. Se lo compre a los chinos directamente: https://es.aliexpress.com/premium/beok-thermostat-wifi.html?SearchText=beok+thermostat+wifi&d=y&tc=ppc&initiative_id=AS_20181024021458&origin=y&catId=0&isViewCP=y - Rober Chispas
Lo compré por amazon por si no me valía el invento. Pero yo también soy fanático de los chino. Casi la mitad de precio. La app está genial. 6 programaciones diarias, etc. Siempre lo tengo apagado. Y aún así, me indica la temperatura de la casa en el móvil. Genial termostato. Esta marca es muy fiable. Fabrica directamente decenas de programadores. Muchísimas gracias de nuevo Rober. - Javier ur
