Conexión de una bomba con 2 válvulas de zona para una zona y con 1 válvula de zona para otra zona con sus termostato.
Tengo conectadas 3 bombas con sus tres termostatos de zona pero tengo que conectar a una de ellas 2 válvulas de zona una para cada zona con su termostato para cada zona. No sé si me he explicado bien.
1 respuesta
Va conectar 3 bombas, a una de ellas conecta 2 válvulas, ¿perocual el funicionde estas válvulas? ¿Las otras dos bombas que función van ahacer?
Dos bombas van cada una con su termostato,la tercera bomba va con dos válvulas de zona para conectarles a cada válvula un termostato y así poder controlar dos zonas diferentes.
Gracias.
Saludos
Lo que entendí, ldos bombas llevan cada una su termostatosy una válvula cada bomba, latercera bomba lleva dos válvulas, consus dos termostatos ya que funcionan independientes ..
A la caldera no puedes conectar más que un termostato, en el caso de zonas independientes gobernadas por válvulas, la caldera funciona en un circuíto primario muy pequeño. La caldera siempre está en marcha entre esta y las válvulas, mientras tengas en marcha la calefacción.

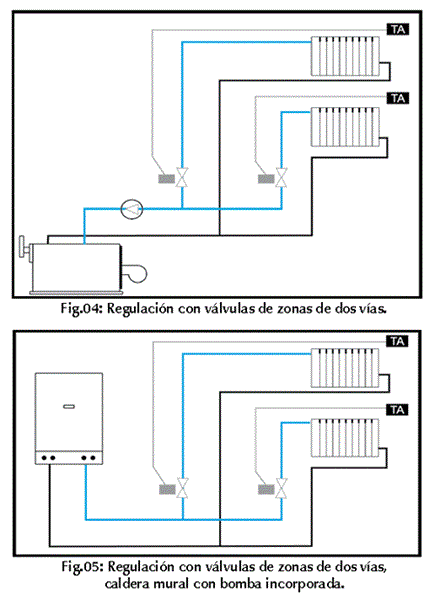

Los termostatos van conectados a las válvulas de zona, bien directamente en algunos modelos o bien mediante un relé en otros. Así la valvula de zona abre y deja pasar el agua caliente hacia la zona de la casa gobernada por el termostato. La conexion no se puede hacer directamente a la caldera. La valvulas de zona se alimentan a 220V mas tierra, por un cable normarmente de 3x1 mm. Lo que tienes que hacer es un interruptor con el termostato. Por tanto coges los cables de corriente (220V) y mandas el neutro directamente a la valvula de zona. La fase la conectas a uno de los cables del termostato ambiente, y el otro cable del termostato ambiente lo conectas al que te queda libre de la valvula de zona, de manera que si el termostato no deja pasar señal, la valvula de zona (que pueden ser de dos maneras, normalmente abierta o normalmente cerrada) se quedara cerrada, y cuando el termostato (interruptor) deje pasar corriente, la valvula abrira y dejara pasar el agua a ese circuito de calefaccion. En este caso seria una valvula de zona de 2 vias normalmente cerrada o cerrada sin tension...
Gracias por la respuesta,y como conecto la bomba para esas dos válvulas,conectando la vuelta del termostato también ala bomba para que se ponga en funcionamiento.
Las válvulas son orkli con micros.
Gracias
Saludos
-Necesitas 3 relés, 2 para las 2 válvulas zona y otro para la bomba
- Cada termostato ambiente activa su válvula, cuando entra corriente a cualquier válvula los micros hacen que arranque la bomba, y a la vez los micros del relé de la bomba a la conexión de termostato ambiente de la caldera para que arranque/pare la caldera
-Los micros NO llevan corriente son para que entiendas un simple interruptor de da o no da continuidad
- Cada válvula le entra corriente si/no con termostato ambiente demande si/no
- El relé de cada válvula activa/desactiva la bomba conectando los micros al neutro de la bomba
-Y finalmente cuando a la bomba le ha entrado corriente se activa/rele micros que manda señal ala caldera los micros de relé de la bomba a conexión termostato ambiente de caldera
www.instalacionesarribas.com
