Como revisar Relé térmico de sobrecarga regulado a 16 a 24 amp.
Tengo un relé térmico de 220 v de regulación de 16 a 24 amp. Le hice mantenimiento ya que tiene algunos meses de trabajo pero me indicaron que se le metió agua y efectivamente te sus contactos estaban un poco oxidados al final todo quedo bien le hice el test del botón que tiene para probar los contactos auxiliares y todo bien mi pregunta es si funcionara correctamente ya que le Entro agua también al bimetalico que hace que corte el circuito ante una sobrecarga de corriente cokknpodria probarlo sin carga se puede hacer?
3 Respuestas

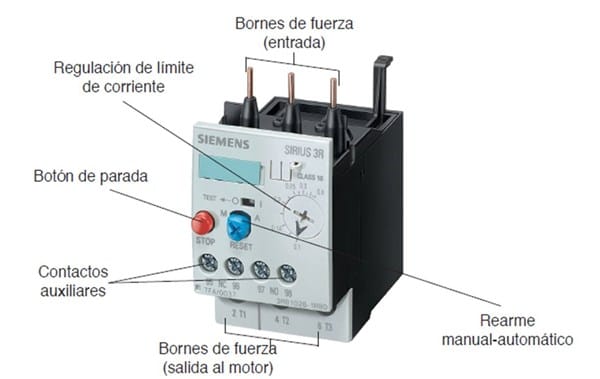

Para probar el relé térmico lo pude hacer con ayuda de un multímetro., colocarlo en posicion de continuidad.
Contacto 95 y 96nc, debe darle continuidad y si presiono el botón stop, corta la continuidad.
Ahora conectar el relé térmico al contactor, desenergizado. Tomar continuidad entre las entradas del contactor uno a uno, con las salidas del relé térmico teniendo accionado en contactor manualmente si el relé esta en buen estado, marca continuidad..
Yo compraría uno nuevo sin dudarlo, más vale eso que no luego tener que comprar un motor nuevo porque el térmico no saltó.
Para probar y calibrar los termicos, existen equipos que le dan la corriente y uno puede verificar si la calibracion es correcta. A "nivel domestico", lo unico que puedes hacer es, si esta conectado a un motor, bajarle la regulacion por debajo del nivel de consumo del motor... y ver si salta. Deberias medir la corriente con una pinza amperometrica, y de paso, no creas que "salta instantaneo" cuando sobrepara la corriente, para darte una idea:
-Con el mismo valor de corriente seteado, no deberia saltar nunca
-Con una corriente un 50% mayor del seteado, deberia saltar entre 30 segundos y 1 minuto despues
Ahora, si lo minimo de regulacion son 16 Amp, y digamos, verificas con pinza amperometrica que el motor consume 18 Amp (o sea apenas un poco mas del 10% del seteo del termico), para saltar podria demorar tranquilamente unos 3 minutos. Si esta dentro de esos parametros, lo puedes regular en la nominal del motor sin problemas.
¡Gracias! Entiendo haré la verificación saludos!
Exitos!
Le diste un "Excelente" a alguien que te dio una respuesta incorrecta, y a los que te dimos respuestas corrctas, un misero "Util". Creo que intentar ayudarte en algo, es desperdiciar tu tiempo y el mio.
¡Gracias! Si entiendo lo que pasa y bueno el equivocado soy yo en realidad me equivoque al hacer la puntuación por una respuesta que no era las disculpas del caso . Cambiare la puntuación saludos!!
Siento disentir, pero lo que propones solo te dice si no esta "Totalmente incinerado". Ese "Metodo del multimero" no te dira si es capaz de saltar cuando sobrepase la corriente de seteo.... y aunque tu medicion de 100% correcta, podra, o bien, saltar por corrientes menores, o quedarse estoicamente activado mientras el motor se quema. Respuesta incorrecta la tuya, siento decirtelo - Boris Berkov
Con elementos como el Pascual este, no hay que sentir disentir, ni sentir decirle que sus respuestas no son correctas. Por mucho que se le diga, es incapaz de razonar ni rebatir ninguna respuesta,el continúa a lo suyo, y cuando no le gusta lo que le dicen suele contestar con improperios y estupideces. Pero lo peor de todo, es que el que pregunta lo hace porque no sabe, por lo tanto tampoco sabe si el que responde sabe, y si se hace caso a una respuesta incorrecta con suerte solo te llevas un susto, o en el peor de los casos tengas un serio accidente. Saludos SR Boris - An pas
SR Boris, en estos casos lo que procede es votar en negativo las respuestas incorrectas , improcedentes o peligrosas - An pas
Gracias An pas, resulta preocupante que se le brinde a quien pregunta respuestas "solo para ganar unos puntos", y sin saber lo que se dice. Termina provocando problemas al que pregunto... y dándonos mala fama a todos. - Boris Berkov
"solo para ganar unos puntos", y sin saber lo que se dice. Termina provocando problemas al que pregunto... ( por eso mismo , hace tiempo que no dan ganas de entrar por aquí) Lamentablemente, este tipo continuará igual, y aunque lea estos comentarios no se dignará ni a contestar ni a rebatir nada con argumentos - An pas
Señor an pass, no voy a utilizar este medio para crear polimicas.el cilente realizo una pregunta y se la conteste, que no quiera entrar en esta página no es mi problema, respire porl herida - pascual arevalo delgado
