Física-Calcular las lecturas de los amperimetros

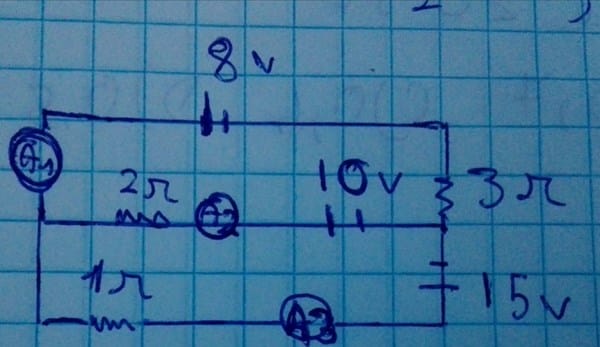

En el circuito mostrado calcular las lecturas de los amperimetros A1, A2 y A3
1 respuesta
Respuesta de albert buscapolos Ing°
1
Nuevamente te pedimos... se claro con los datos... las fuentes c.c. deben diferenciar bien (+) de (-) yo te considero: 8 volt positivo a la izquierda... 10 volt positivo a la izquierda ... 15 volt positivo el de abajo.
Consideras las dos mallas ( superior e inferior)... le das sentido de circulacion de corriente iguales ( p. ej hacia la derecha)
.. En la superior:
3 i1 + 2 (i1 - i2) = -8 + 10 = 2 V
1 i2 + 2 ( i2 - i1) = -10 + 15 = 5 V.
i resolves este sistema de 2 x 2 llegarias a que i1 = A1 = 16/11A ...y i2= A3 = 29/11
El amperimetro del centro ( A2) te indicara la diferencia de ambas:
A2 = i1 - i2 =16 /11 - 29/11 = - 13/11 A..de derecha a izquierda.
Mi mas sincera felicitacion ante quien logro descifrar el jeroglifico electrico! - Boris Berkov
Gracias Boris... pero el problema de este "alumno" es que no entiende bien lo que copia (y/o el profe no es claro), pero tampoco pregunta sus dudas a tiempo ... Por eso le digo que aclare a tiempo los datos y símbolos... - albert buscapolos Ing°
